[건설안전기술사 138회 4교시 1번] 도심지 건설공사 탑다운(Top-down) 공법의 종류와 안전관리대책

탑다운 공법 문제 분석

이번 건설안전기술사 기출 문제는 도심지 초고층 및 대규모 지하공사에서 필수적으로 적용되는 ‘탑다운(Top-down) 공법’에 관한 사항임

도심지는 인접 구조물이 밀착되어 있고 작업 공간이 협소하여 지반 붕괴 및 주변 침하 방지가 시공의 핵심임

건설안전기술사 시험에서 탑다운 공법은 역타 시공에 따른 복합 공종(굴착, 골조, 장비 운용)의 간섭과 환기·조명 등 지하 밀폐 공간의 보건 관리가 동시에 요구되는 난도 높은 문항임

건설안전기술사 답안 작성 시 공법의 분류별 특징을 명확히 하고, 특히 상부 슬래브가 지지체 역할을 함으로써 얻는 안전상 이점과 역타설 시 발생하는 구조적 취약점(기둥-보 접합부 등)에 대한 대책을 공학적으로 제시해야 함

핵심 개념 정리 건설안전기술사 기출

건설안전기술사 수험생이 반드시 숙지해야 할 탑다운 공법의 요체임

1 탑다운(Top-down) 공법의 정의

지표면에서 지하 1층 슬래브를 우선 시공하여 지반의 지지체(Strut 역할)로 활용하며 상부와 하부를 동시에 시공하는 역타 공법임

2 도심지 시공의 장점

작업 공간(Platform) 조기 확보, 주변 지반 변위 억제(강성 확보), 기상 영향 최소화 및 민원 감소

3 구조적 핵심 요소

지하연속벽(D-Wall)과 내부 기둥(Steel Column/CFT), 그리고 이를 지지하는 기초(RCD 등)의 수직도 및 지지력 확보가 관건임

4 법적 준수사항

「산업안전보건기준에 관한 규칙」 제4장 제2절(굴착작업 등의 위험방지) 및 밀폐공간 작업 조항 준수

답안 작성 구조 (서론-본론-결론) 건설안전기술사 답안

[1] 서론: 도심지 공사와 탑다운 공법의 위상

도심지 공사는 협소한 부지와 인접 건물의 안정성 확보가 최우선 과제임

건설안전기술사 기출 분석 결과, 탑다운 공법은 흙막이 붕괴 리스크를 최소화하는 최적의 대안으로 평가받음 본 답안에서는 세부 공법 종류와 현장 밀착형 안전관리 대책을 정리함

[2] 본론 1: 탑다운(Top-down) 공법의 종류

건설안전기술사 답안에서 공법의 다양성을 보여주는 파트임

완전 탑다운(Full Top Down): 지하 1층부터 최하층까지 전 구간을 슬래브를 지지체로 사용하여 하향 시공하는 방식
부분 탑다운(Partial Top Down): 중앙부는 오픈 컷(Open Cut)으로 진행하고 외곽부만 탑다운으로 시공하여 작업 효율성을 높인 방식
S.P.S 공법(Strut as Permanent System): 가설 Strut 대신 본 구조물용 철골 보를 지보공으로 활용하여 공기 단축 및 자재 절감 도모
N.S.T.D 공법(Non Supporting Formwork System): 별도의 지보공 없이 토류벽과 내부 기둥에 기 제작된 철골 거푸집 틀을 승강시켜 역타설하는 방식

[3] 본론 2: 작업 단계별 안전관리 대책

기술사로서 공종별 핵심 위험 요인과 개선 방안을 서술해야 함

(1) 지반 및 구조 안정성 관리

수직도 관리: 내부 철골 기둥(King Post) 설치 시 정밀한 수직도 확보(1/500 이하)로 편심 하중 방지
접합부 보강: 역타 시공 시 기둥과 보, 슬래브 사이의 철근 정착 및 콘크리트 충전성 확보(무수축 모르타르 등 활용)
지반 계측: 지하연속벽의 변위, 인접 건물 침하, King Post 하중 전이를 실시간 모니터링함

(2) 장비 및 양중 안전 대책

장비 하중 검토: 슬래브 상부에서 작업하는 굴착기, 레미콘 차량의 하중에 대한 구조 검토 및 보강재(잭 서포트) 설치
양중 간섭 방지: 좁은 투입구(Opening)를 통한 자재 인양 시 타워크레인 신호 체계 확립 및 낙하 방지 시설 설치

(3) 지하 밀폐 공간 보건 관리 (건설안전기술사 답안 차별화)

환기 설비: 상부 슬래브로 밀폐된 공간 내 장비 매연 및 분진 배출을 위한 강력한 강제 환기 시스템 구축
가스 측정: 질식 사고 예방을 위해 산소 및 유해가스 농도를 실시간 측정하고 경보 장치 설치
조도 확보: 어두운 지하 작업장 내 조도 기준(보통 작업 150Lux 이상) 준수 및 비상 조명등 상비

[4] 본론 3: 공종 간 간섭 및 관리적 대책

통합 위험성평가: 토목(굴착)과 건축(골조)이 동시 진행되므로 상하 동시 작업에 따른 간섭 요인을 사전에 제거함
비상 대피로: 지하층 작업 근로자의 신속한 대피를 위한 가설 계단 및 비상 탈출구 상시 개방 유지

[5] 결론: 기술사적 제언 및 스마트 기술 도입

탑다운 공법의 성공은 ‘공정 통합 관리’에 있음

건설안전기술사는 공종별 경계 부위의 위험을 선제적으로 발굴해야 함 향후 BIM 기반의 4D 시뮬레이션을 통해 하중 전달 경로를 예측하고, IoT 센서로 지하 공간의 환경 데이터를 실시간 관리하는 ‘디지털 트윈 안전 관리’ 체계 구축이 요구됨

고득점 포인트 건설안전기술사 답안

전문성을 극대화하는 건설안전기술사만의 포인트임

1 S.P.S 공법 상세화: 가설재 폐기물 감소와 공기 단축이라는 시공적 장점을 안전성 향상(지지력 증대)과 연결하여 기술함

2 측압 및 양압력 언급: 지하연속벽에 작용하는 측압 관리와 지표수 차단에 따른 양압력 대책을 공학적으로 설명함

3 슬래브 개구부 관리: 자재 투입용 개구부(Opening) 주변의 안전난간 설치 및 추락 방지 대책을 구체적으로 명시함

4 법규 구체화: 산안법 제67조(안전보건대장)와 연계하여 발주자의 공법 선정 단계 책임 언급함

시험 대비 전략 건설안전기술사 기출

건설안전기술사 합격을 위한 토공 및 기초 파트 공략 전략임

공법 비교표 암기: 오픈 컷, 아일랜드 컷, 탑다운 공법의 장단점을 표로 정리하여 숙달함
용어 정리: RCD, CFT 기둥, 지하연속벽, 잭 서포트 등 관련 전문 용어 개념 명확화함
기출 통합 학습: ‘도심지 굴착 시 주변 지반 침하 원인’, ‘밀폐공간 질식 재해(138회 3교시)’ 등과 연계하여 정리함
최신 가이드 인용: KOSHA GUIDE C-60(탑다운공법 안전작업 지침)의 핵심 체크리스트를 답안 결론부에 반영함

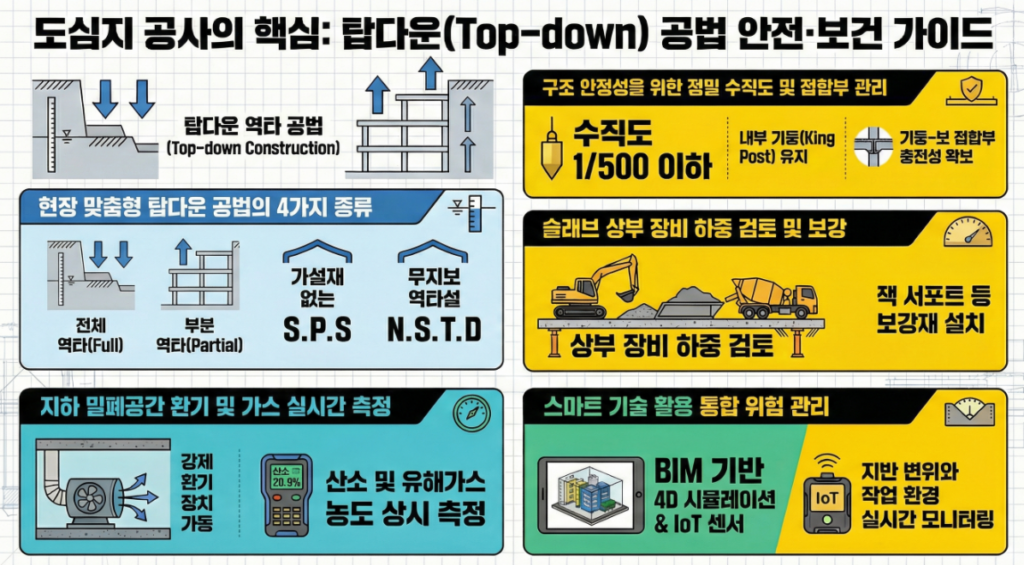

요약 정리 (Summary)

종류: 완전 탑다운, 부분 탑다운, S.P.S 공법, N.S.T.D 공법 등
안전관리: 내부 기둥 수직도 관리, 접합부 구조 보강, 실시간 계측 모니터링
보건관리: 지하 작업장 강제 환기, 가스 농도 상시 측정, 충분한 조도 확보
장비운용: 슬래브 상부 적재 하중 검토 및 잭 서포트 보강, 투입구 낙하 방지
기술사 의견: 4D BIM과 IoT 기술을 융합한 시공 단계별 통합 안전 모니터링 강조
