(1) 가압송수방식의 종류 및 특징
1. 고가수조방식 (Gravity Tank System)
-
원리: 건축물의 높은 곳에 수조를 설치하여 유체의 자연 낙차압을 이용해 송수하는 방식입니다.
-
특징:
-
전동기나 가압용 가스 등 별도의 동력원이 필요 없어 고장 우려가 적고 신뢰성이 가장 높습니다.
-
부대시설이 간단하며 유지관리가 용이합니다.
-
필요한 방사압을 얻기 위해 최상층 방수구보다 충분한 높이($H$)에 설치해야 합니다. (H = h1 + h2 + 17m 등)
-
2. 압력수조방식 (Pressure Tank System)
-
원리: 탱크 내부에 소화수와 압축공기를 채우고, 공기의 팽창력을 이용해 가압 송수하는 방식입니다.
-
특징:
-
설치 장소의 제한이 적으나, 고압을 견디기 위한 수조 제작 비용이 발생합니다.
-
압축공기 설비(컴프레서 등)가 필요하며, 시간이 지남에 따라 탱크 내 압력이 감소할 수 있습니다.
-
유효수량이 전체 탱크 용량의 약 2/3 수준으로 제한적입니다.
-
3. 펌프방식 (Pump System)
-
원리: 전동기 또는 내연기관에 직결된 펌프의 회전력을 이용하여 소화수를 가압하는 방식입니다.
-
특징:
-
가장 일반적인 방식으로, 대용량·고양정 설계가 자유롭습니다.
-
비상전원 확보가 필수적이며, 보조펌프(충압펌프) 및 기동용 수압개폐장치가 수반되어야 합니다.
-
복잡한 제어 시스템으로 인해 다른 방식에 비해 정기적인 점검과 유지관리가 중요합니다.
-
4. 가압수조방식 (Pressure Vessel System)
-
원리: 별도의 가압용 가스용기(질소 등)를 설치하여, 화재 시 압력을 수조에 공급하여 송수하는 방식입니다.
-
특징:
-
전기적 에너지가 불필요하여 정전 시에도 안정적으로 작동합니다.
-
펌프와 같은 회전체가 없어 진동이나 소음이 적고 신뢰도가 우수합니다.
-
주로 고층 건축물의 예비 가압송수장치나 수리계산이 정밀한 설비에 적용됩니다.
-
(2) 고가수조와 옥상수조의 차이점
고가수조와 옥상수조는 모두 높은 곳에 위치한다는 공통점이 있으나, 설계 목적과 법적 지위에서 뚜렷한 차이가 있습니다.
| 구분 | 고가수조 | 옥상수조 |
| 정의 | 가압송수장치의 한 종류 | 가압송수장치 고장 시를 대비한 예비 수원 |
| 주된 목적 | 자연낙차압을 이용한 주 가압원 | 주펌프 부작동 시 낙차압을 이용한 보조 급수 |
| 동력 필요성 | 불필요 (무동력 방식) | 필요 (평상시 송수를 위해 별도 펌프 등 연동) |
| 수량 산정 | 설비별 규정된 유효수량 전체 | 규정 유효수량의 1/3 이상 추가 확보 |
| 작동 범위 | 전 층 규정 방사압 만족 설계 | 옥상 직하층 등은 규정 압력 미달 가능성 존재 |
| 신뢰성 | 최상 (고장 요소 없음) | 보조적 (펌프 방식의 신뢰성 보완용) |
결론 및 고득점 포인트
-
공통 고려사항: 모든 수조 및 배관은 동결 방지 조치가 필수적이며, 강관 사용 시 부식 방지를 위한 방식 처리가 이루어져야 함을 언급하십시오.
-
현장 적용: 최근 초고층 건축물에서는 펌프 방식과 옥상수조를 병용하며, 저층부의 과압 방지를 위해 감압밸브(PRV)를 설치하거나 고가수조를 수직으로 분리(Zoning)하는 설계 기법이 강조되고 있습니다.

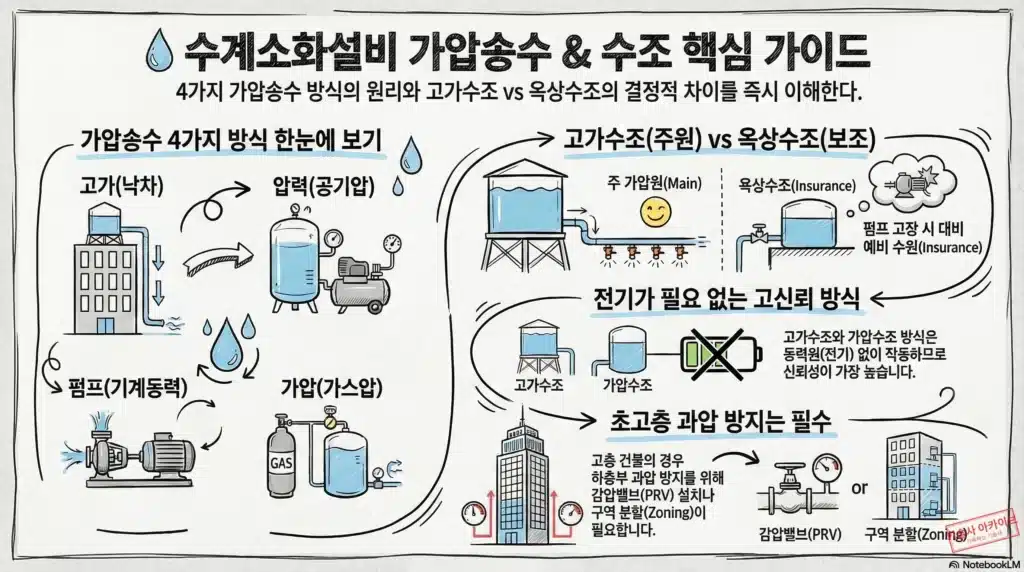

요약 정리
-
가압송수: 고가(낙차), 압력(공기압), 펌프(기계동력), 가압(가스압).
-
고가 vs 옥상: 고가는 ‘가압송수장치’ 그 자체이고, 옥상은 주 장치 고장에 대비한 ‘보험(예비 수원)’ 성격임.
