[소방기술사 138회 1교시 12번] 옥상수조 설치 시 저층부 소화용수 공급 방법 4가지

소방기술사 문제 분석

본 문제는 고층 건축물에서 비상 수원으로 설치되는 **옥상수조(Gravity Tank)**가 저층부 소화배관에 연결될 때 발생하는 과압(Overpressure) 문제를 해결하는 기술적 방법을 묻고 있음

소방기술사 기출 문제 중 수계 소화설비의 배관 계통 설계 및 압력 제어와 관련된 핵심 실무 유형임

단순히 공급 경로를 설명하는 것을 넘어, 각 방법이 배관 부속의 내압 성능(KS 10K/20K 등) 및 시스템 신뢰성에 미치는 영향을 논리적으로 기술하는 것이 중요함

소방기술사 핵심 개념 정리

1. 옥상수조의 역할

가압송수장치(펌프)의 작동 불능 또는 정전 시 유효수량의 1/3 이상을 자연낙차압으로 공급하여 초기 소화 신뢰성을 보장함

2. 저층부 과압 발생 원인

고층 건축물의 높이에 의한 정수압( $P = 0.01H$ )이 저층부 배관 및 기구(헤드, 호스 등)의 사용압력 범위를 초과하여 파손이나 누수 사고를 유발할 수 있음

소방기술사 답안 작성 구조 (서론-본론-결론)

서론: 옥상수조의 설치 목적 및 저층부 공급의 기술적 과제

수계 소화설비의 화재안전기술기준(NFTC)에 따라 설치되는 옥상수조는 무전원 방식의 안정적인 보조 수원임

그러나 수직 높이가 큰 고층 건물의 경우 저층부 배관의 정수압이 설계 압력을 초과하는 현상이 발생함

이를 안전하게 제어하면서 소화용수를 공급하기 위한 4가지 주요 공학적 접근법을 분석함

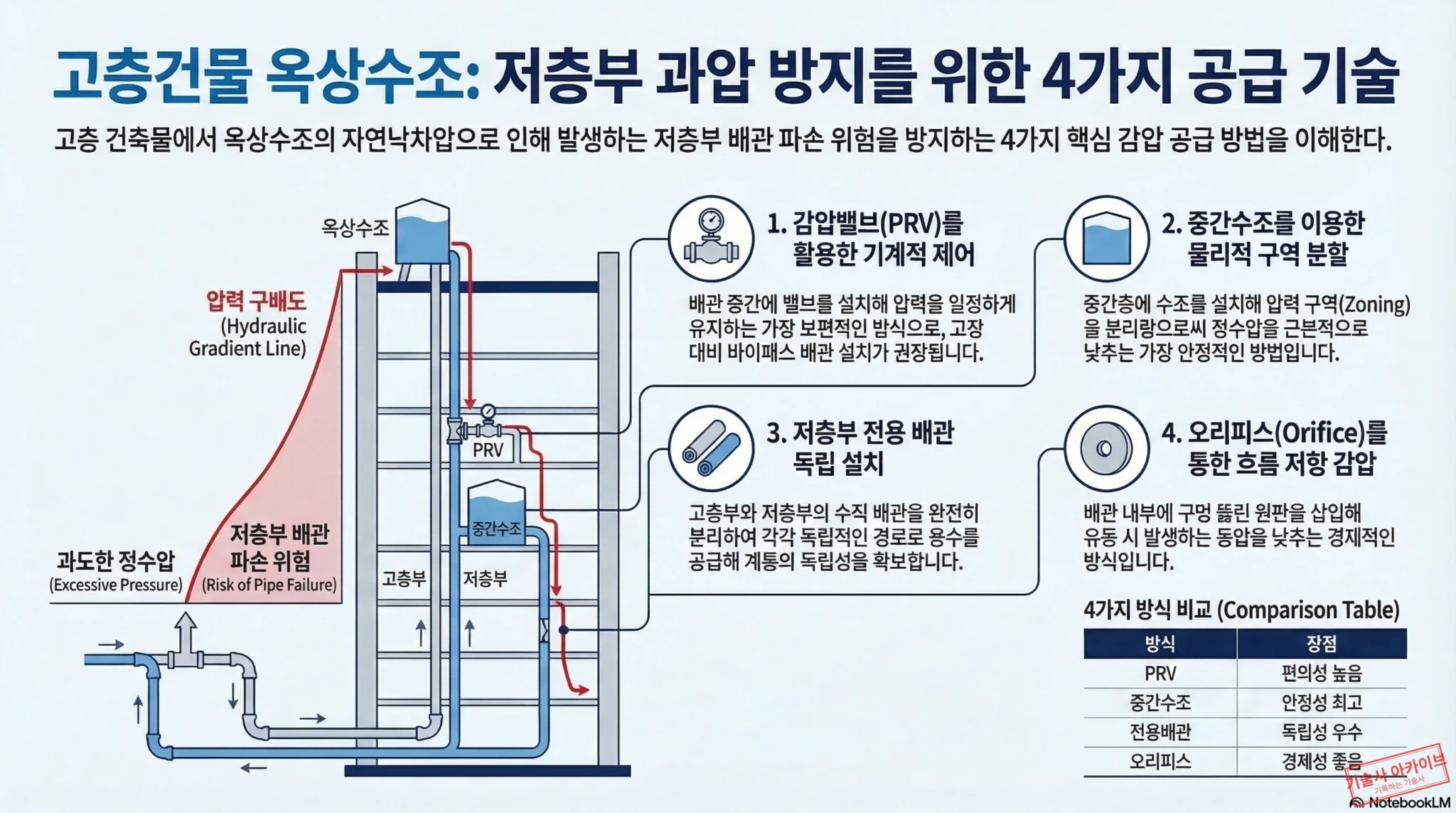

본론: 저층부 소화배관 소화용수 공급 방법 4가지 상세

1. 감압밸브(PRV)를 활용한 감압 방식

개요: 옥상수조에서 내려오는 주 배관 또는 각 층 가지배관 분기점에 감압밸브를 설치하는 방식임
특징: 가장 보편적인 방법으로, 배관 내 정압과 동압을 일정하게 유지시켜 저층부 말단 기구를 보호함
유의사항: 밸브 고장 시 과압이 직결될 수 있으므로 직렬 감압(2단 감압) 또는 바이패스 배관 설치가 권장됨

2. 중간수조를 이용한 압력 분할 방식 (Zoning)

개요: 건축물의 중간층에 소화용수 전용 수조를 설치하여 압력 구역을 상·하층으로 분리하는 방식임
특징: 정수압 자체를 물리적으로 낮추어 배관 부속의 압력 등급을 낮출 수 있으며 시스템적 안정성이 매우 높음
단점: 중간층의 가용 면적이 감소하고 별도의 설비 공간 확보에 따른 공사비 상승 요인이 됨

3. 저층부 전용 공급 배관 방식 (Dedicated Piping)

개요: 고층부와 저층부의 수직 배관을 완전히 분리하여 각각 독립적인 경로로 용수를 공급하는 방식임
특징: 저층부 전용 배관에만 감압 장치를 집중 배치할 수 있어 유지관리가 용이함
소방기술사 관점: 고층부 배관의 손상이 저층부 소화 활동에 영향을 미치지 않는 독립성을 확보할 수 있음

4. 오리피스(Orifice) 또는 기사식 제한 방식

개요: 배관 내부에 구멍 뚫린 원판(Orifice)을 삽입하여 유체의 흐름 저항을 강제로 발생시키는 방식임
특징: 동압(유동 상태의 압력)을 효과적으로 낮추어 방수압력을 조절하는 데 경제적임
한계점: 정지 상태의 정수압 제거에는 한계가 있으므로, 주로 감압밸브와 병행하거나 방수구 직전에 설치하여 사용함

결론: 소방기술사 실무 적용 가이드

고층 건축물의 소방 설계 시 옥상수조와 저층부 배관의 높이 차를 계산하여 배관 부속의 최고사용압력을 검토해야 함

단일 방식보다는 감압밸브와 전용배관 방식의 조합을 통해 신뢰성을 극대화하는 추세임

소방기술사는 시공 후 T.A.B(Testing, Adjusting, Balancing) 과정을 통해 실제 자연낙차 시 저층부의 압력이 적정 범위 내에 있는지 반드시 검증해야 함

소방기술사 고득점 포인트

각 방식의 장단점을 비교한 표를 제시하여 한눈에 파악 가능하도록 구성함

소방기술사 기출 유형에 맞춰 정수압( $P_s$ )과 동수압( $P_d$ )의 개념을 구분하여 설명함

감압밸브 방식 기술 시 ‘Set Pressure’ 설정의 중요성과 오작동 대책(Relief Valve 설치)을 언급하여 실무적 깊이를 보여줌

답안지에 옥상수조부터 저층부까지의 압력 구배도(Hydraulic Gradient Line)를 간략히 그려 압력 변화 과정을 시각화함

소방기술사 시험 대비 전략

옥상수조 설치 제외 기준(NFTC 102 등)과 연계하여 옥상수조가 반드시 필요한 대상을 정리함

배관 내 사용압력에 따른 재질 기준(1.2 MPa 기준 KS D 3507 vs 3562)을 공급 방법과 엮어서 학습함

소방기술사 답안지 작성 시 고층 건축물 수계 소화설비 계통도를 그려 각 공급 방법의 위치를 표시하는 연습을 함

NFTC 604(고층건축물) 기준에서 요구하는 스프링클러 헤드 및 옥내소화전의 압력 제한 수치를 암기함

요약 정리

감압밸브 방식: 밸브를 통한 기계적 압력 제어 (유지관리 중시)
중간수조 방식: 물리적 구역 분할을 통한 원천적 감압 (안정성 최고)
전용배관 방식: 수직관을 상·하층으로 분리하여 부하 분산 (독립성 확보)
오리피스 방식: 흐름 저항을 이용한 동압 제어 (경제적 조절)
소방기술사는 현장 여건에 맞는 최적의 조합을 선정하여 배관 파손을 방지해야 함
