소방기술사 문제 분석
본 문제는 소방시설의 기계적 신뢰성을 결정짓는 배관 부속류의 규격 및 압력 등급에 대한 이해도를 평가함
소방기술사 기출 문제 중 펌프 주위 배관 및 고압 배관 설계 시 반드시 검토해야 하는 표준 규격인 KS B 2361(주강 플랜지형 밸브)의 상세 내용을 묻고 있음
단순히 수치를 암기하는 것을 넘어, 온도와 유체 종류(기름, 증기 등)에 따른 압력 변동 특성을 기술하는 것이 핵심임
소방기술사 답안 작성 시 표준화된 규격 코드의 각 인자가 갖는 공학적 의미를 정확히 해석해줘야 함
소방기술사 핵심 개념 정리

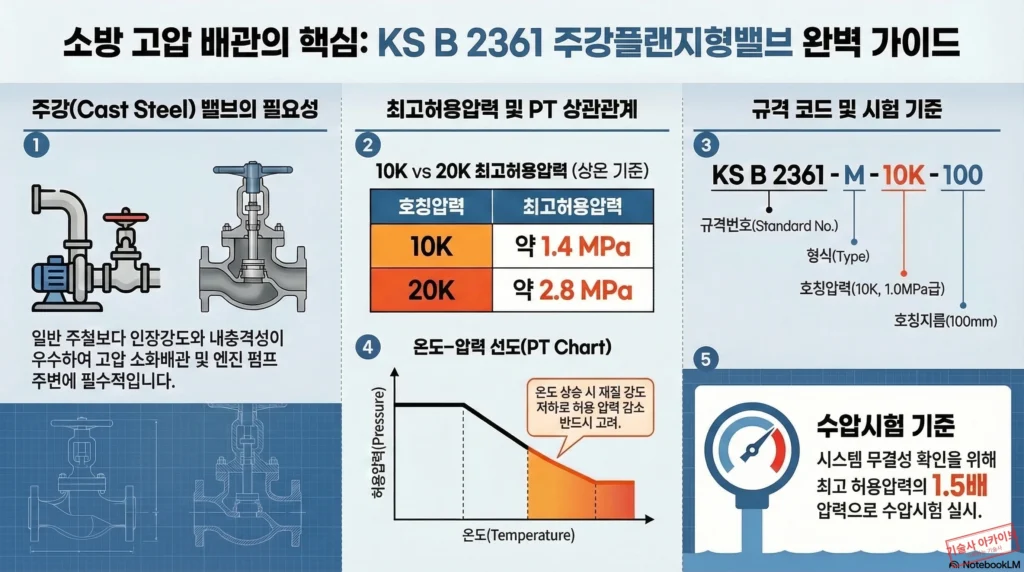

1. 주강플랜지형밸브 (Steel Flanged Valves)
주철(Cast Iron)보다 기계적 성질(인장강도, 내충격성)이 우수한 주강(Cast Steel)을 몸체로 하며, 고압 및 고온 배관에 주로 사용됨
2. 최고허용압력 (Maximum Allowable Pressure)
특정 온도에서 밸브가 안전하게 견딜 수 있는 최대 압력으로, 온도가 상승함에 따라 재질의 강도가 저하되므로 허용 압력은 낮아지는 특성이 있음
3. 호칭압력 (K 등급)
10K, 20K 등은 기준 온도에서의 대략적인 사용 압력 등급을 의미하며, 실제 최고허용압력은 온도별 테이블을 참조해야 함
소방기술사 답안 작성 구조 (서론-본론-결론)
서론: 소방배관 내 주강 밸브의 역할
소방펌프의 체절압력이 높은 고층 건축물이나 대규모 산업시설에서는 일반 주철제 밸브의 파손 위험이 있음
주강플랜지형밸브는 높은 내압 성능을 통해 화재 시 고압의 소화수가 안전하게 이송되도록 보장함
소방기술사는 설계 시 배관의 사용압력에 적합한 KS 규격 제품을 선정하여 시스템의 무결성을 유지해야 함
본론: KS B 2361에 따른 압력 및 규격 분석
1. 호칭 10K와 20K의 최고허용압력 (상온 기준)
KS B 2361 규격에서 사용유체가 상온(약 120℃ 이하)이며 기름 또는 증기일 때의 최고허용압력은 다음과 같음
-
호칭 10K: 약 1.4 MPa (14 kgf/cm²)
-
상온의 물, 기름, 가스 등에서 적용되는 정압 상태의 한계 압력임
-
-
호칭 20K: 약 2.8 MPa (28 kgf/cm²)
-
고압 소화배관 및 엔진 펌프 주변 등 고압 구간에 적용되는 한계 압력임
(참고: 온도가 높아질수록 비례하여 허용압력 수치는 점차 낮아지는 경향을 보임)
-
2. 규격 표시의 해석: KS B 2361-M-10K-100
해당 코드는 표준화된 밸브의 사양을 의미하며 상세 해석은 다음과 같음
-
KS B 2361: 주강플랜지형밸브에 관한 한국산업표준 규격 번호
-
M (종류): 밸브의 형식을 의미함 (통상 글로브 밸브 등 특정 형식의 기호로 활용됨)
-
10K (호칭압력): 밸브가 견딜 수 있는 설계 압력 등급임 (대략 1.0 MPa 급)
-
100 (호칭지름): 배관과 연결되는 밸브의 호칭 구경이 **100mm (4인치)**임을 의미함
본론: 온도와 압력의 상관관계 (PT-Rating)
주강재는 온도 변화에 따른 물리적 성질 변화가 뚜렷하므로 Pressure-Temperature Rating을 준수해야 함
소방기술사 기출 유형에서 강조하듯, 증기의 경우 온도에 따른 포화압력 변화가 크므로 상온 기준값과 실제 운전 온도를 명확히 구분하여 설계해야 함
결론: 소방기술사 관점의 현장 적용 및 제언
소방펌프 성능시험 시 체절압력이 10K(1.4 MPa)를 초과하는 경우 반드시 20K 급 이상의 주강 밸브를 설치해야 함
현장 감리 시 밸브 몸체에 타각된 규격(KS 마크, 10K/20K 표시)이 설계 도서와 일치하는지 확인하는 것이 필수임
향후 탄소강관뿐만 아니라 스테인리스 강관(KS D 3576) 등과의 접합 시 이종 금속 부식 방지를 위한 절연 조치 등도 기술사적 검토 대상임
소방기술사 고득점 포인트
주철제 밸브(KS B 2350)와 주강제 밸브(KS B 2361)의 재질적 특성(인장강도 등)을 비교하여 왜 주강을 사용하는지 설명함
소방기술사 기출 경향에 맞춰 수압시험 압력은 최고허용압력의 1.5배로 실시한다는 기술적 기준을 곁들임
밸브의 형식 기호(M, S, G 등)가 각각 글로브, 슬루스(게이트), 체크 밸브 등을 의미할 수 있음을 상술하여 전문성을 보여줌
답안지에 온도-압력 선도(PT Chart)를 간략히 그려 온도 상승 시 허용압력이 하강하는 물리적 현상을 시각화함
소방기술사 시험 대비 전략
자주 쓰이는 플랜지 규격(KS 10K, 16K, 20K)의 상온 허용압력 수치(1.4, 2.2, 2.8 MPa)를 반드시 암기함
KS B 1501(철강제 관 플랜지의 압력 단계)과 연계하여 밸브뿐만 아니라 플랜지 자체의 규격도 통합 정리함
소방기술사 답안지 작성 시 규격 코드 해석 문제는 가급적 표를 활용하여 명확하게 표현함
고압 배관 설계 시 고려해야 하는 수격 현상(Water Hammer)과 밸브 압력 등급 선정의 연관성을 복습함
요약 정리
-
10K 주강밸브 상온 최고허용압력: 1.4 MPa
-
20K 주강밸브 상온 최고허용압력: 2.8 MPa
-
KS B 2361-M-10K-100: 규격-형식-압력(1.0MPa급)-구경(100mm) 순의 규격 표시임
-
온도 상승 시 재질 약화로 허용압력은 감소하므로 온도 보정 설계 필수
