소방기술사 문제 분석
본 문제는 소방시설의 핵심인 가압송수장치를 구성함에 있어 기존의 현장 조립 방식에서 탈피하여 공장 제작형으로 진화한 패키지시스템을 다루고 있음
소방기술사 기출 문제 중 가압송수장치의 신뢰성 확보와 시공 효율화 측면에서 실무적인 중요도가 높은 주제임
단순히 구성 요소를 열거하는 것을 넘어 공장 생산을 통한 품질 관리 체계와 현장 설치 시의 공학적 이점을 논리적으로 기술해야 함
소방기술사 답안 작성 시 화재안전기술기준(NFTC 102 등)에서 요구하는 가압송수장치의 성능 요건을 패키지화했을 때 어떻게 충족하는지 언급하는 것이 핵심임
소방기술사 핵심 개념 정리
1. 소방펌프 패키지시스템 (Fire Pump Package System)
주펌프, 충압펌프, 제어반, 성능시험배관 및 각종 밸브류를 공장에서 규격화된 하나의 베이스 프레임 위에 조립하여 완제품 형태로 공급하는 시스템임
2. 기술적 패러다임의 변화
현장 시공(Field Construction) 중심에서 공장 제작(Shop Prefabrication) 및 현장 거치 방식으로 전환되어 시공 오류를 원천 차단함
소방기술사 답안 작성 구조 (서론-본론-결론)
서론: 소방펌프 시공의 정밀도 향상 필요성
가압송수장치는 수계 소화설비의 심장부로 배관 연결의 기밀성, 펌프와 전동기의 축 정렬(Alignment), 제어 회로의 정확성이 생명임
현장 조립 방식은 시공자의 숙련도에 따라 품질 편차가 크고 공사 기간이 길어지는 단점이 있음
소방기술사는 시스템의 신뢰성 극대화를 위해 공장 검수를 거친 패키지 시스템의 도입 배경과 기술적 특징을 명확히 인지해야 함
본론 1: 패키지시스템의 주요 구성요소
1. 펌프 및 구동부 (Pump & Driver)
-
주펌프 및 예비펌프: 규격에 맞는 원심펌프(볼류트 또는 터빈)와 전동기 또는 내연기관
-
충압펌프: 배관 내 압력 손실 보충을 위한 소용량 펌프
-
공용 가대 (Base Plate): 모든 구성 요소를 지지하며 진동을 흡수하는 강제 프레임
2. 제어반 및 전기장치 (Controller & Electricals)
-
자동기동 제어반: 압력스위치 신호에 따른 펌프 기동 및 정지 제어
-
MCC (Motor Control Center): 동력 공급 및 과부하 보호 장치
-
배선 일체화: 펌프-전동기-제어반 간의 내부 배선이 공장에서 완료된 상태
3. 배관 및 밸브 부속류 (Piping & Valves)
-
흡입 및 토출 매니폴드: 다수의 펌프를 하나의 관로로 연결하는 집합관
-
성능시험배관: 유량계와 조절밸브를 포함한 시험용 관로
-
체크밸브 및 개폐표시형 밸브: OS&Y 밸브 등 법정 밸브류 일체
-
기동용 수압개폐장치: 압력챔버 또는 전자식 압력스위치 유닛

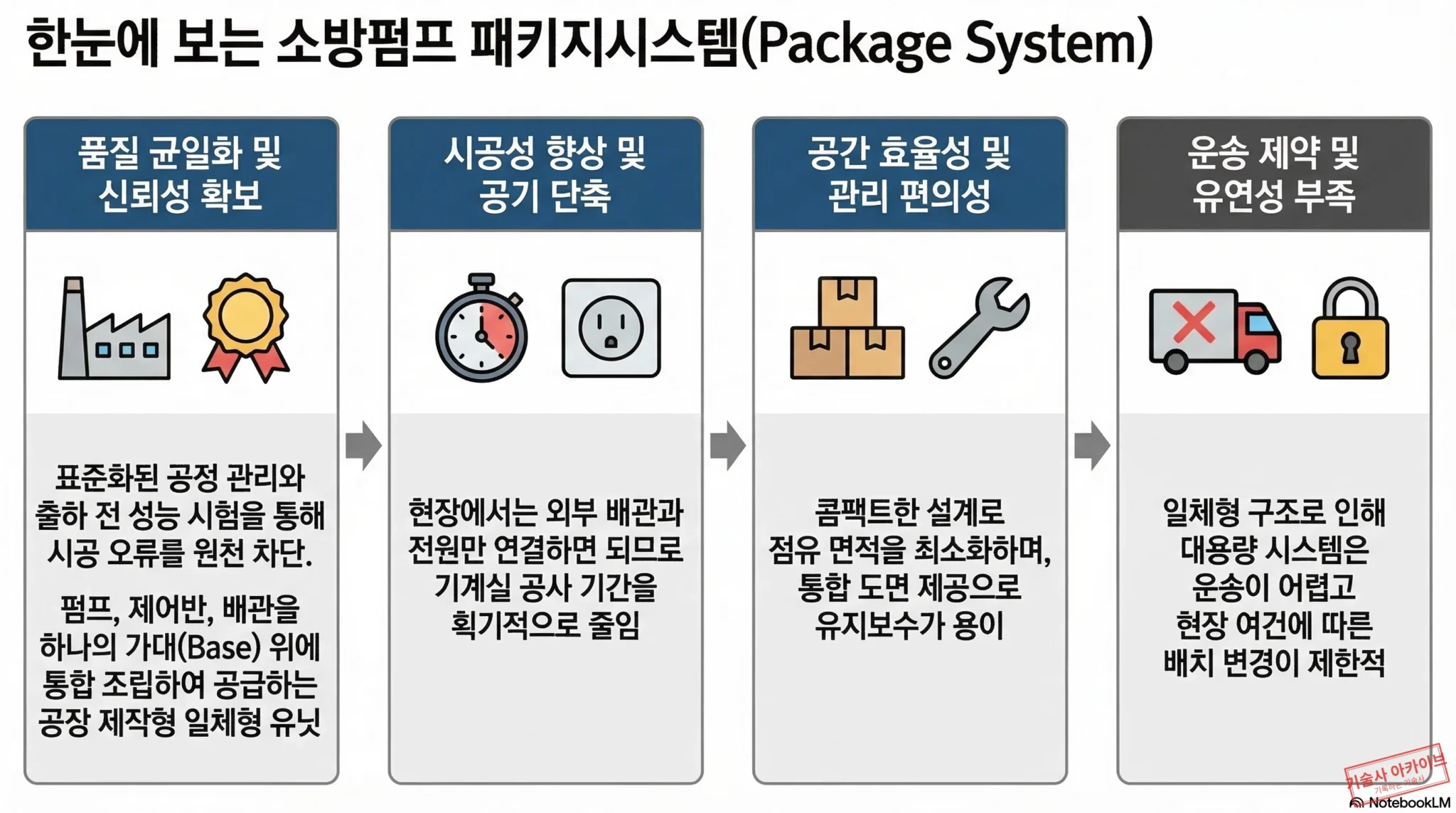

본론 2: 패키지시스템의 장점
1. 품질의 균일성 및 신뢰성 확보
-
공장의 표준화된 공정에서 제작되므로 현장 조립 시 발생할 수 있는 축 정렬 불량이나 오시공 위험이 없음
-
출하 전 공장 성능시험을 통해 정격토출량 및 체절운전 성능을 사전에 검증함
2. 시공성 향상 및 공기 단축
-
현장에서는 외부 배관과 전원만 연결하면 되므로 기계실 공사 기간을 획기적으로 단축함
-
복잡한 배관 가공 및 용접 공정을 현장에서 최소화하여 작업 안전성을 높임
3. 공간 효율성 극대화
-
최적의 배치를 설계하여 기계실 점유 면적을 최소화하는 콤팩트한 설계가 가능함
4. 사후 관리의 편의성
-
전체 시스템에 대한 통합 도면과 사양서가 제공되어 유지보수 및 부품 수급이 용이함
본론 3: 패키지시스템의 단점 및 제약사항
1. 초기 비용 및 운송 제한
-
단순 자재비용은 현장 조립 방식보다 높게 책정될 수 있음
-
대용량 시스템의 경우 일체형 프레임의 크기와 무게로 인해 양중 및 운송에 제약이 따름
2. 설계 유연성 부족
-
기계실의 형태가 기형적이거나 현장 여건에 따라 배치를 급격히 변경해야 할 경우 대응이 어려움
3. 부분 교체의 난해함
-
특정 부품의 규격이 패키지 전용일 경우, 범용 부품으로의 교체가 어려울 수 있음
결론: 소방기술사 관점의 실무 제언
패키지시스템은 고품질 소방시설 구현을 위한 효과적인 수단이나, 설계 단계에서 양중 경로와 기계실 하중 검토가 선행되어야 함
소방기술사는 감리 시 공장 성능시험 성적서와 현장 시운전 데이터의 일치 여부를 철저히 확인하여 시스템 무결성을 검증해야 함
향후 스마트 소방 기술과 결합하여 원격 모니터링 기능이 내장된 지능형 패키지 시스템으로의 발전이 기대됨
소방기술사 고득점 포인트
기존 방식과의 품질 관리 프로세스 차이(현장 검사 vs 공장 QA/QC)를 구체적으로 비교 기술함
소방기술사 기출 유형에 맞춰 축 정렬(Alignment)이 펌프 수명과 진동에 미치는 영향과 패키지화의 이점을 강조함
NFPA 20 기준에서 언급하는 ‘Skid-mounted Units’에 대한 기술적 요건을 인용하여 글로벌 기준과의 연계성을 보여줌
답안지에 패키지 시스템의 평면도 또는 입면도를 간략히 그려 매니폴드와 밸브의 유기적 배치를 시각화함
소방기술사 시험 대비 전략
가압송수장치의 펌프 방식 종류(NFTC 102 등)와 연계하여 패키지화가 가능한 범위를 정리함
패키지 시스템 설치 시 고려해야 할 방진 기초(Inertia Base)와 내진 설계 기준을 통합 학습함
소방기술사 답안지 작성 시 장단점을 표로 정리하여 가독성을 높이고, 고득점을 위해 ‘신뢰성’ 키워드를 반복 사용함
최근 대형 물류창고나 데이터센터 등에 적용되는 대용량 패키지 펌프의 사례를 파악해둠
요약 정리
-
패키지시스템은 펌프와 부속 설비를 공장에서 일체화하여 제작한 유닛임
-
장점: 시공 신뢰성 향상, 공기 단축, 품질 균일화, 공간 절약
-
단점: 초기 투자비 상승, 운송 및 양중의 어려움, 설계 변경 대응 제한
-
소방기술사는 철저한 사전 검토와 시운전을 통해 패키지의 성능을 보장해야 함
