소방기술사 문제 분석
본 문제는 가연성 가스의 위험성을 평가하는 가장 핵심적인 척도인 **연소범위(폭발범위)**가 외부 환경 변화에 따라 어떻게 거동하는지를 묻고 있음
소방기술사 기출 문제 중 연소공학 파트에서 매우 빈번하게 출제되는 기초 이론이며, 단순한 현상 나열보다는 각 인자가 연소 속도와 활성화 에너지에 미치는 영향을 공학적으로 기술하는 것이 핵심임
소방기술사 답안 작성 시 온도, 압력 등 물리적 인자와 불활성 가스 등 화학적 인자를 구분하여 체계적으로 서술해야 고득점이 가능함
소방기술사 핵심 개념 정리

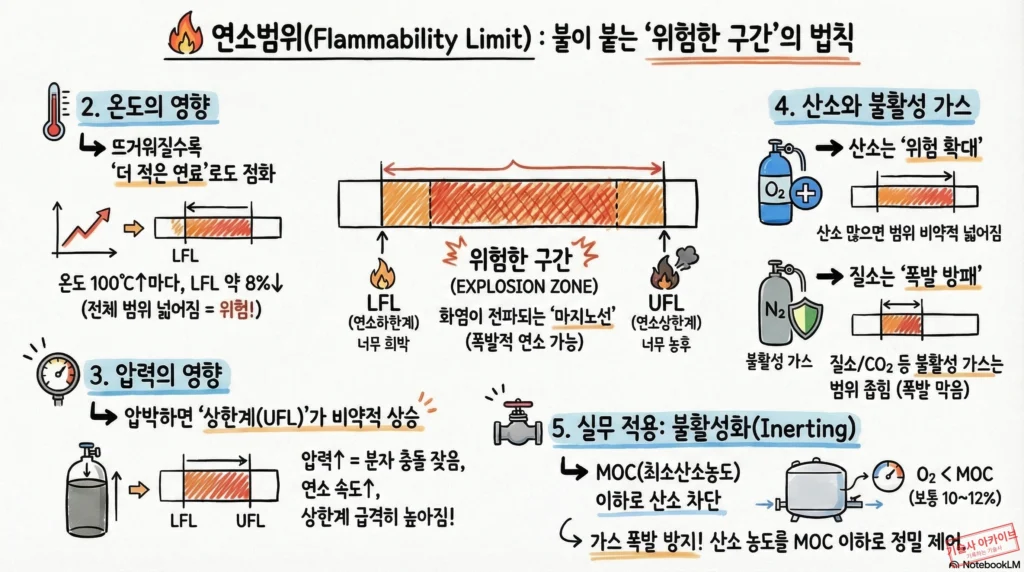

1. 연소범위 (Flammability Limit)
가연성 혼합기 내에서 화염 전파가 지속될 수 있는 가연성 가스의 부피 백분율(vol%) 범위임. 연소하한계(LFL)와 연소상한계(UFL) 사이의 구간을 말함
2. 르샤틀리에(Le Chatelier) 법칙
혼합 가스의 연소범위를 계산할 때 사용되는 기본 공식으로, 여러 가연성 가스가 섞여 있을 때의 하한계를 예측함
소방기술사 답안 작성 구조 (서론-본론-결론)
서론: 연소범위 파악의 방재학적 의의
가연성 가스 누설 시 폭발 가능성을 판단하는 정량적 지표로서, 방폭 설계 및 환기 설비 용량 산정의 기준이 됨
연소범위는 고정된 수치가 아니며 주변의 물리적 상태(T, P)에 따라 가변적이므로, 최악의 조건을 가정한 설계가 필수적임
본 답안에서는 연소범위에 영향을 미치는 5가지 주요 인자를 분석함
본론: 연소범위에 영향을 미치는 주요 요소
1. 온도 (Temperature)
-
현상: 온도가 상승하면 연소범위는 넓어짐
-
원리: 주변 온도가 높아지면 반응에 필요한 활성화 에너지가 상대적으로 낮아져 점화가 용이해짐
-
수치 변화: 일반적으로 연소하한계(LFL)는 약 8% 감소(100℃ 상승당)하고, 연소상한계(UFL)는 약 8% 증가함
-
관계식 (Zabetakis 식): Lt = L25 [1 – 0.000784(t – 25)]
2. 압력 (Pressure)
-
현상: 압력이 상승하면 연소범위는 넓어짐 (단, 수소와 천연가스 하한계는 예외적 변화 보임)
-
원리: 압력이 높아지면 분자 간 거리가 가까워져 충돌 횟수(유효 충돌 빈도)가 증가하고 연소 속도가 가속됨
-
특징: 특히 연소상한계(UFL)가 급격히 상승함. 반면 하한계(LFL)의 변화 폭은 상대적으로 작음
3. 산소 농도 (Oxygen Concentration)
-
현상: 산소 농도가 높아지면 연소범위는 비약적으로 넓어짐
-
원리: 산화제인 산소가 풍부해지면 화염 온도가 상승하고 반응 저항이 줄어듦
-
특징: 산소 분압이 높아질수록 연소상한계가 크게 확대되어 극도의 폭발 위험성을 가짐
4. 불활성 가스 (Inert Gas)
-
현상: 질소(N2), 이산화탄소(CO2) 등 불활성 가스 주입 시 연소범위는 좁아짐
-
원리: 연소열을 흡수하는 열용량(Heat Capacity) 작용과 산소 농도 희석 효과로 인해 연쇄 반응을 차단함
-
공학적 적용: 최소산소농도(MOC) 이하로 제어하여 폭발을 방지하는 불활성화(Inerting) 공정의 근거임
5. 용기(배관)의 구경 및 재질
-
현상: 용기의 지름이 작아지면 연소범위는 좁아짐
-
원리: 벽면을 통한 열 손실(Heat Loss)이 증가하여 화염 전파에 필요한 에너지를 잃게 됨
-
한계치: 화염이 통과할 수 없는 최소 구경을 소염직경(Quenching Diameter)이라 함
결론: 소방기술사 관점의 실무 적용 및 제언
산업 현장의 고온·고압 공정에서는 상온 기준의 연소범위 데이터를 적용할 경우 설계 오류로 인한 사고 위험이 큼
소방기술사는 Burgess-Wheeler 법칙등을 활용하여 온도 변화에 따른 하한계 변동을 정밀하게 예측해야 함
특히 가스계 소화설비 설계 시 방호구역 내의 온도와 기밀도를 고려하여 불활성 가스의 농도를 최적화하는 공학적 판단이 요구됨
소방기술사 고득점 포인트
온도 상승 시 활성화 에너지(Ea)와 유효 충돌 개념을 도입하여 연소 속도와 연결해 설명함
소방기술사 기출 유형에 맞춰 압력 상승 시 연소상한계가 비정상적으로 급상승하는 이유(연쇄 반응의 분기 속도 증가 등)를 상술함
답안지에 온도-연소범위 관계 그래프 또는 가연성 선도(Flammability Diagram)를 그려 시각화의 완성도를 높임
소방기술사 시험 대비 전략
온도와 압력이 높아지면 상한계(UFL)가 훨씬 더 민감하게 반응한다는 차이점을 확실히 인지함
주요 가연성 가스(메탄, 프로판 등)의 상온 기준 연소범위 수치를 3~4개 정도 암기하여 예시로 활용함
소방기술사 답안지 작성 시 ‘연소범위’와 ‘폭발범위’ 용어를 혼용하되, 공학적으로는 동일한 의미임을 전제함
최근 강화된 화학 공장의 안전 기준과 연계하여 불활성 가스의 종류별 소화 성능 차이를 정리함
요약 정리
-
온도 상승: 활성화 에너지 장벽 완화 → 연소범위 확대
-
압력 상승: 분자 충돌 빈도 증가 → 상한계(UFL) 급격히 확대
-
산소 증가: 반응 가속 및 온도 상승 → 상한계 비약적 확대
-
불활성 가스: 열 흡수 및 농도 희석 → 연소범위 축소 (폭발 억제)
-
소방기술사는 환경 변수를 고려한 연소 한계치 산정으로 시스템 안전성을 확보해야 함
