소방기술사 문제 분석
본 문제는 소방시설의 디지털화 및 지능화에 따라 중요성이 대두되는 전기적 충격(서지) 보호 대책에 관한 것임
최근 자동화재탐지설비의 R형 수신기나 각종 제어반의 전자 부품 소손 사고가 빈번해지면서 이에 대한 공학적 이해와 보호기기(SPD)의 적용 능력을 평가함
서지의 발생 원인별 분류와 SPD의 전압제한 원리를 정밀하게 서술하는 것이 핵심임
소방기술사 기출 문제 중 소방전기회로 및 낙뢰 보호 시스템 단원의 단골 이론 유형임
소방기술사 핵심 개념 정리
1. 서지 (Surge)
전기 회로에서 극히 짧은 시간(Micro-seconds) 동안 발생하는 과도 전압 또는 전류의 충격 파형임
2. SPD (서지 보호 장치)
이상 전압이 유입될 때 기기 내부로 에너지가 침투하지 못하도록 통로를 변경(By-pass)하거나 전압 크기를 억제하는 장치임
소방기술사 답안 작성 구조 (서론-본론-결론)
서론: 소방시스템 보호와 서지 대책의 필요성
첨단 IT 기술이 접목된 소방시스템은 미세한 전압 변동에도 오작동하거나 영구적으로 파손될 위험이 큼
특히 옥외 안테나를 사용하는 무선통신보조설비나 장거리 배선이 이루어지는 화재 감지 선로는 서지 유입의 주요 경로임
소방기술사는 신뢰성 있는 화재 감시 환경을 위해 SPD의 원리와 종류를 명확히 파악하여 설계에 반영해야 함
본론: 서지의 종류 및 특징
1. 발생 원인에 따른 분류
-
직격뢰 서지 (Direct Lightning): 낙뢰가 가공 전선이나 피뢰 침에 직접 떨어져 발생하는 초고에너지 서지로 파괴력이 가장 큼
-
유도뢰 서지 (Induced Lightning): 인근 낙뢰에 의한 전자기장 변화로 전선에 유도되는 서지로 빈도가 가장 높으며 소방기기 소손의 주범임
-
개폐 서지 (Switching Surge): 대용량 부하(소방펌프 전동기 등)의 On-Off 시 회로 내 인덕턴스 성분에 의해 발생하는 과도 전압임
2. 유입 경로에 따른 분류
-
공통 모드(Common Mode): 전력선과 대지(Ground) 사이로 유입되는 서지
-
차동 모드(Differential Mode): 전력 선로 간(L-N, L-L)에 유입되는 서지

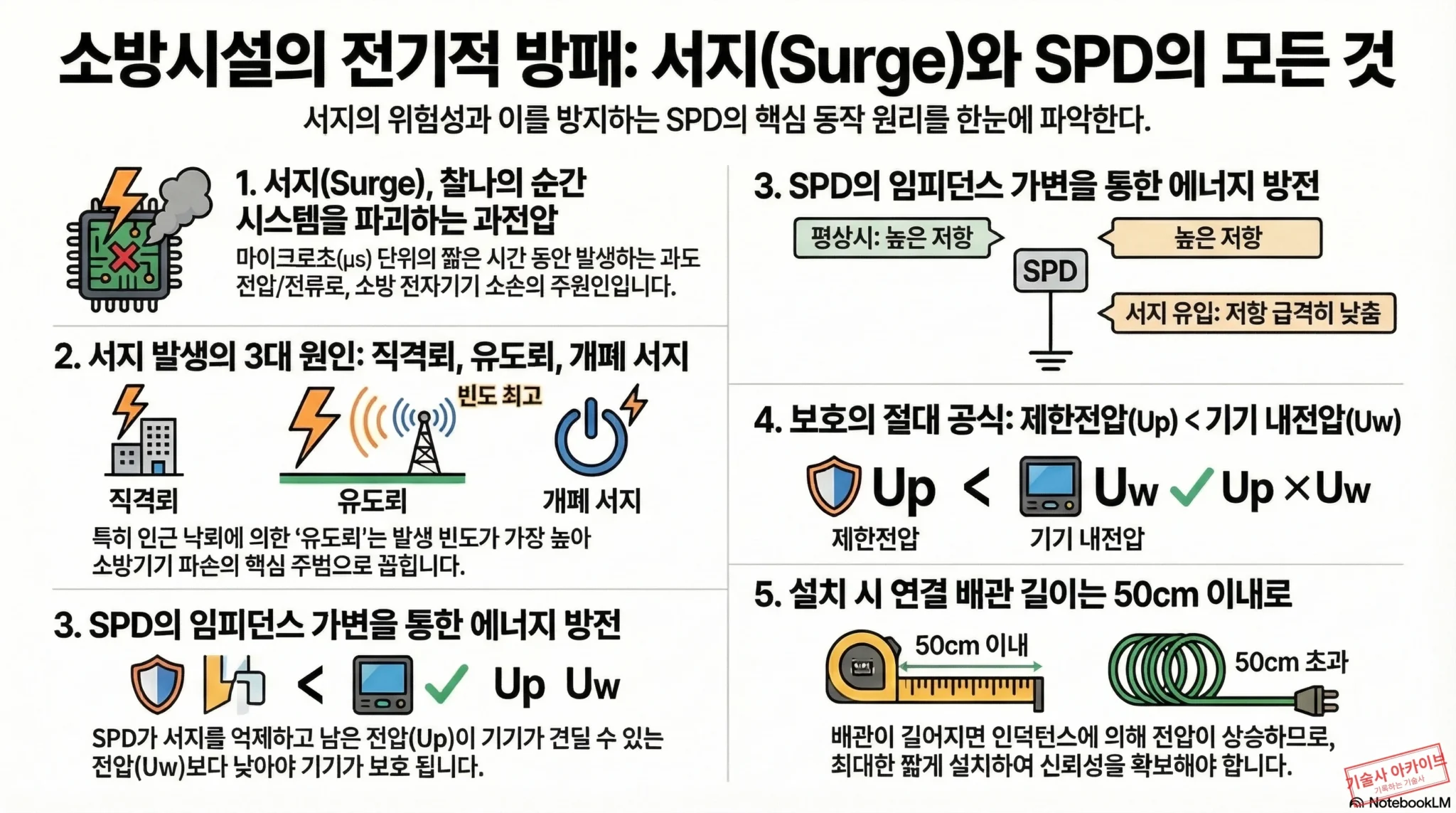

본론: SPD(Surge Protective Device)의 동작 원리
1. 임피던스 가변 원리 (Voltage Switching/Clamping)
-
평상시: 높은 임피던스(저항) 상태를 유지하여 누설 전류를 차단하고 정상 전압이 기기에 공급되도록 함
-
서지 유입 시: 소자(MOV, GDT 등)의 특성에 의해 임피던스가 급격히 낮아져 서지 에너지를 대지로 방전시키는 ‘지름길(Short circuit)’을 형성함
2. 전압 제한 원리 (Voltage Limiting)
-
서지 에너지가 방전되는 동안에도 기기에는 일정 전압이 걸리게 되는데, 이를 제한전압(Up)이라고 함
-
기기가 견딜 수 있는 내전압(Uw)보다 SPD의 제한전압(Up)을 낮게 설정하여 보호함 (Uw > Up)
3. 주요 소자별 특성
-
MOV (Metal Oxide Varistor): 전압 제한형 소자로 응답 속도가 빠르며 전원 부에 주로 사용됨
-
GDT (Gas Discharge Tube): 전압 스위칭형 소자로 대용량 처리가 가능하며 통신 선로에 주로 사용됨
결론: 소방기술사 관점의 설치 및 감리 시사점
SPD 선정 시 ‘V-I 곡선’과 ‘최대연속사용전압(Uc)’을 검토하여 소방 선로의 특성에 최적화된 제품을 선정해야 함
설치 시 연결 배관의 길이는 가능한 짧게(50cm 이내) 하여 배관의 인덕턴스에 의한 전압 상승을 최소화해야 함
소방기술사는 정기 점검 시 SPD의 인디케이터(동작 표시등)를 확인하여 소자의 수명 만료 여부를 반드시 체크해야 함
소방기술사 고득점 포인트
서지의 파형 규격인 전류파형과 전압파형의 수치를 언급하여 공학적 엄밀함을 보여줌
소방기술사 기출 유형에 맞춰 LPZ(Lightning Protection Zone) 개념을 도입하여 구역별 SPD 배치 전략을 설명함
단순 소손 방지를 넘어 서지에 의한 ‘화재 수신기 먹통 현상(Lock-up)’이 가져올 인명 피해 위험성을 경고함
답안지에 SPD의 등가회로와 동작 전후의 전압 파형 변화 그래프를 그려 시각적 완성도를 높임
소방기술사 시험 대비 전략
KS C IEC 61643(저압 서지보호장치)의 분류 기준(Class I, II, III)과 적용 장소를 표로 정리함
전원용 SPD와 통신용 SPD의 요구 성능 차이(정전용량 등)를 비교 학습함
소방기술사 답안지 작성 시 유도뢰와 직격뢰의 파형 차이를 명확히 구분하여 설명하는 연습을 함
최신 스마트 수신기의 서지 보호 강화 설계 기법(광절연 등)을 곁들여 답안을 풍성하게 함
요약 정리
-
서지는 직격뢰, 유도뢰, 개폐 서지 등으로 분류되며 전자기기 고장의 주원인임
-
SPD는 서지 유입 시 임피던스를 급격히 낮춰 에너지를 방전시키는 원리로 작동함
-
제한전압(Up)을 기기 내전압(Uw)보다 낮게 유지하는 것이 보호의 핵심임
-
소방기술사는 배선 길이 최소화와 적합한 용량 선정을 통해 시스템 신뢰성을 보장해야 함
