도수관 관경 결정 문제 분석 상하수도기술사
이번 상하수도기술사 기출 문제는 취수시설에서 취수된 원수를 정수장까지 운반하는 ‘도수관’의 핵심 설계 인자인 관경 결정 방법론을 다루고 있음
도수관은 상수도 시스템의 시점부 시설로 대량의 원수를 안정적으로 이송해야 하며 관경 결정은 건설비와 유지관리비(에너지비)의 균형을 맞추는 경제적 최적화 과정임
상하수도기술사 시험에서 도수 및 송수 파트는 「상수도 설계기준」의 수리 계산 원칙을 기반으로 출제됨
상하수도기술사 답안 작성 시 자연유하식과 펌프가압식의 관경 결정 메커니즘 차이를 명확히 구분하고 수리 공식(Hazen-Williams)을 인용한 공학적 산출 근거와 경제적 관경(Economic Pipe Size) 개념을 논리적으로 서술해야 합격권 고득점이 가능함
핵심 개념 정리 상하수도기술사 기출
상하수도기술사 수험생이 반드시 숙지해야 할 도수관 설계의 핵심 지표임
1 계획도수량
계획 1일 최대급수량을 기준으로 하되 정수장 내 작업용수 등 손실량(약 10%)을 가산하여 결정함
2 동수경사선 (HGL)
관로 내 물이 흐를 때 가지는 에너지 상태를 나타내는 선으로 도수관의 노선은 항상 동수경사선 이하에 위치하여 정압을 유지해야 함
3 경제적 관경 (Economic Size)
관경이 커지면 공사비는 증가하나 마찰 손실 감소로 동력비는 저감되므로 총 생애주기 비용(LCC)이 최소가 되는 지점의 관경임
4 유속 제한 기준
관 내 퇴적 방지를 위한 최소 유속(0.3m/s)과 관체 마모 및 수격작용 방지를 위한 최대 유속(3.0m/s) 범위를 준수해야 함 상하수도기술사 답안 핵심은 이러한 제약 조건 내에서 최적치를 도출하는 것임
답안 작성 구조 (서론-본론-결론) 상하수도기술사 답안
[1] 서론: 도수 시스템의 정의와 관경 결정의 중요성
도수시설은 취수원에서 정수장까지 원수를 공급하는 상수도의 중추 혈관임
상하수도기술사 기출 분석 결과 도수관로의 관경은 시설의 건설 비용뿐만 아니라 향후 수십 년간의 운영 에너지를 결정하는 핵심 인자임
본 답안에서는 수리적 안전성과 경제성을 동시에 확보하기 위한 관경 결정 방법론을 논함
[2] 본론 1: 도수 방식별 관경 결정 메커니즘 (상하수도기술사 답안 핵심)
(1) 자연유하식 (Gravity Flow)
-
결정 원리: 시점(취수원)과 종점(착수정) 사이의 사용 가능한 유효 낙차를 마찰 손실수두로 전량 활용함
-
산정 방법: 가용 낙차(H)와 관로 연장(L)으로부터 동수경사(I = H/L)를 구한 후 유량 공식을 통해 필요 관경 도출
-
특성: 시점과 종점의 고도 차가 충분할 때 적용하며 유속을 가능한 크게 하여 관경을 최소화하는 것이 경제적임
(2) 펌프가압식 (Pumped Flow)
-
결정 원리: 관경(D)과 펌프 양정(H)의 상관관계를 무수히 조합하여 연간 총 경비가 최소가 되는 조합 선정
-
산정 방법: 가상 관경별로 시설비(관구입·부설비)와 운영비(전력비·유지비)를 산출하여 비교 검토
-
특성: 관경이 작아지면 공사비는 줄지만 손실수두 증가로 높은 양정의 펌프와 막대한 전력비가 소요됨
[3] 본론 2: 수리 계산 공식 및 인자 검토 (공학적 대책)
상하수도기술사 답안의 기술적 변별력을 위해 수식을 활용함
(1) Hazen-Williams 공식 적용
-
V = 0.84935 C R^{0.63} I^{0.54}
-
Q = 0.27853 C D^{2.63} I^{0.54}
-
유속계수(C값): 신관 설계 시 관종에 따라 110~130 적용하되 경년 변화에 따른 효율 저하 고려 필수

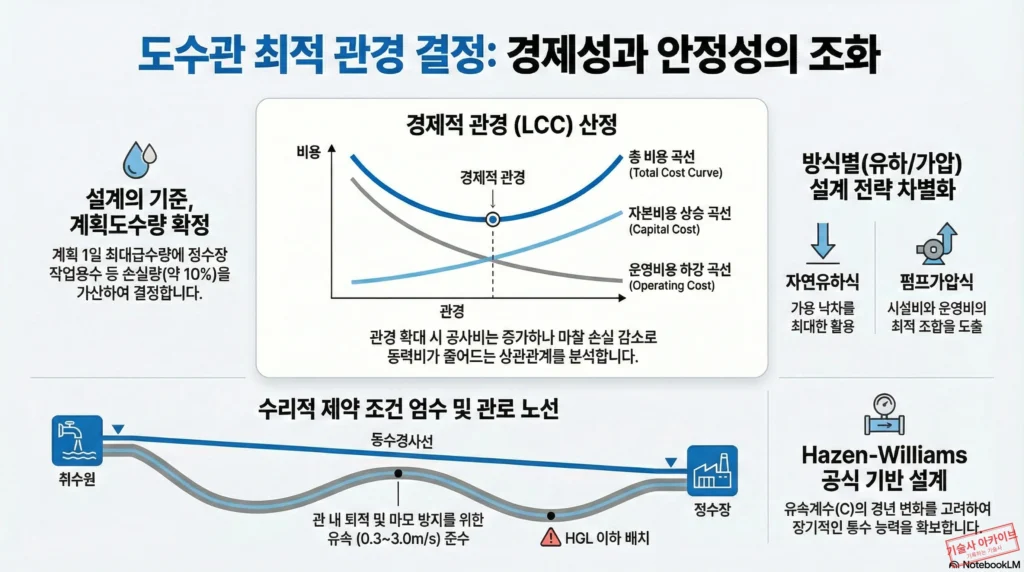

(2) 경제적 관경 결정법 (Least Cost Analysis)
-
자본비용 곡선: 관경 증가에 따라 급격히 상승
-
운영비용 곡선: 관경 증가 시 유속 감소로 마찰 손실이 줄어들어 하강
-
최적점 선정: 두 곡선의 합인 총 비용 곡선의 최저점을 설계 관경으로 선정
[4] 본론 3: 관경 결정 시 기술사적 고려사항 및 제언
-
관망 복선화 및 계열화: 사고 시 단수 방지 및 유지관리를 위해 최소 2계열 이상으로 분할하거나 비상 연계 관로 계획
-
수격작용(Water Hammer) 검토: 관경 결정 후 펌프 급정지 시의 과도 수압을 해석하여 관경 조정 또는 보호 설비(조압수조 등) 설치
-
장래 확장성 반영: 계획 목표 연도의 유량 변화와 장래 수요 증가 가능성을 고려하여 여유율(Safety Factor) 확보
-
스마트 관망 관리 연계: 관경 결정 단계에서 유량계, 압력계 설치 위치를 고려하여 ICT 기반 모니터링 체계 구축
[5] 결론: 에너지 절감과 신뢰성을 갖춘 도수 시스템 구축
도수관 관경 결정은 상수도 경영 합리화의 시작임
상하수도기술사는 단순 수리 계산을 넘어 탄소중립 실현을 위한 ‘에너지 저감형 관경’ 선정에 주력해야 함
향후 AI 기반의 수리 해석 모델을 도입하여 실시간 부하 변동에 따른 최적 펌핑 시나리오를 예측하고 고효율 관재 및 펌프 도입을 통해 지속 가능한 상수도 인프라를 완성해야 함
고득점 포인트 상하수도기술사 답안
전문성을 보여주는 상하수도기술사만의 차별화 포인트임
1 수리 인자 명시: 도수관 설계 시 유속 범위(0.3~3.0m/s), C계수 적용 기준 등 구체적 수치 인용
2 경제성 분석 도구 활용: ‘LCC(Life Cycle Cost)’ 분석을 통한 관경 결정의 당위성을 비용 편익 관점에서 설명
3 물리적 현상 연결: 관로가 동수경사선보다 높을 때 발생하는 ‘Air Pocket’ 현상과 관경/압력의 관계 기술
4 최신 트렌드 반영: 기후 변화에 따른 수원 다변화 시 ‘다계통 도수관로’의 유량 배분 및 상호 보완 기능 언급
시험 대비 전략 상하수도기술사 기출
상하수도기술사 합격을 위한 수리 및 관로 공학 파트 공략 전략임
공식 유도 및 활용 연습: Hazen-Williams 식에서 관경(D)을 추출하는 산식 변형 및 계산기 활용 숙달
그래프 도해 암기: 경제적 관경 결정 그래프와 동수경사선 변화도를 1분 내로 정밀하게 그리는 훈련 실시
기출 통합 학습: ‘송수관 관경 결정’, ‘펌프의 수격작용 대책’, ‘상수도 시설의 내진 설계’와 연계 학습
현장 사례 숙지: 광역상수도 또는 대규모 도수터널 사업에서 관경 결정 시 적용된 기술적 특이점 요약 정리
요약 정리 (Summary)
-
결정 기준: 계획 1일 최대급수량 + 손실량(10%) = 계획도수량
-
자연유하식: 가용 낙차를 최대한 활용하여 유속 극대화 및 관경 최소화
-
펌프가압식: 시설비와 운영비의 합(LCC)이 최소가 되는 ‘경제적 관경’ 선정
-
수리 공식: Hazen-Williams 공식 중심, 유속계수(C) 및 동수경사(I) 고려
-
설계 제약: 표준 유속(0.3~3.0m/s) 준수, 동수경사선 이하 노선 선정 필수
-
기술사 의견: 탄소중립 대비 에너지 효율 최적화 및 스마트 모니터링 체계 구축 강조
