[상하수도기술사 138회 3교시 3번] 하수처리장 처리시설 및 연결관로의 계획하수량 적용 기준 정리

하수처리 시설 내 계획하수량 산정 문제 분석 상하수도기술사

이번 상하수도기술사 기출 문제는 하수처리장 설계의 가장 기본이면서도 중요한 ‘단위 공정별 설계 유량’ 설정 기준을 다루고 있음

하수처리장은 유입 하수의 수량과 수질 변동이 극심하므로 각 처리 시설과 이를 연결하는 관로(수로)가 어떤 시간적 최대 부하를 감당해야 하는지 명확히 정의해야 함

상하수도기술사 시험에서 계획하수량은 「하수도 설계기준」의 총론 및 처리시설 편을 근거로 출제됨

상하수도기술사 답안 작성 시 1차·2차 처리 시설과 연결 관로에 적용되는 계획시간 최대오수량, 계획 1일 최대오수량, 우천 시 계획오수량의 차이점을 공학적으로 구분하고 특히 반송 슬러지량 등 내부 순환 부하를 반영한 관로 설계 기준을 논리적으로 제시해야 합격권 고득점이 가능함

핵심 개념 정리 상하수도기술사 기출

상하수도기술사 수험생이 반드시 숙지해야 할 하수처리 설계 유량의 핵심 지표임

1 계획 1일 최대오수량 (Daily Max Flow)

상수도의 1일 최대급수량을 기준으로 하며 침전지, 생물반응조 등 처리 시설의 용량을 결정하는 기본 유량임

2 계획시간 최대오수량 (Hourly Max Flow)

1일 중 가장 많이 배출되는 시간의 유량으로 처리장 내 연결관로 및 펌프 설비의 용량 결정에 사용됨

3 우천 시 계획오수량 (Wet Weather Flow)

합류식 하수도에서 강우 시 차집되는 유량으로 통상 계획시간 최대오수량의 3배(3Q)를 기준으로 함

4 연결관로의 수리 특성

관로 내 하수의 정체와 퇴적을 방지하기 위한 최소 유속(0.6m/s)과 손실 수두를 고려한 최대 유속(1.0~1.5m/s) 확보가 필수적임

상하수도기술사 답안 핵심은 공정의 선·후단 관계에 따른 유량 가산(반송수 등) 로직에 있음

답안 작성 구조 (서론-본론-결론) 상하수도기술사 답안

[1] 서론: 하수처리 시설 설계 시 계획하수량 적용의 의의

하수처리 시설은 유입 유량의 시간적 변동에 유연하게 대응하여 안정적인 방류 수질을 확보해야 함

상하수도기술사 기출 분석 결과 부적절한 계획 유량 산정은 시설의 과대 설계로 인한 예산 낭비나 과소 설계로 인한 월류(Overflow) 사고를 야기함

본 답안에서는 처리 시설과 연결 관로별 구체적인 계획하수량 적용 기준을 논함

[2] 본론 1: 하수처리 시설별 적용 계획하수량 (상하수도기술사 답안 핵심)

하수도 설계기준에 명시된 공정별 기준 유량임

(1) 침사지 및 유입 펌프장

합류식: 우천 시 계획오수량 (3Q) 기준 설계
분류식: 계획시간 최대오수량 기준 설계

(2) 일차 침전지

합류식: 우천 시 계획오수량(1차 처리 후 2Q 방류 시) 또는 계획 1일 최대오수량
분류식: 계획 1일 최대오수량 기준 (단, 수면적 부하 검토 시 시간 최대 유량 고려)

(3) 생물반응조 및 이차 침전지

계획 1일 최대오수량 기준 설계 (수리학적 체류시간 및 고형물 부하 산정의 기초)

(4) 소독 및 고도처리 시설

계획 1일 최대오수량을 원칙으로 하되 처리 방식에 따라 계획시간 최대오수량 검토

[3] 본론 2: 시설 간 연결관로(수로)의 계획하수량 적용 (공학적 대책)

상하수도기술사 답안의 기술적 변별력을 위해 관로별 유량 산정 로직을 제안함

(1) 펌프토구 ~ 일차 침전지 관로

합류식은 우천 시 계획오수량, 분류식은 계획시간 최대오수량 적용

(2) 일차 침전지 ~ 생물반응조 관로

계획시간 최대오수량 기준 (상류의 수위 상승을 방지하기 위해 최대 부하 고려)

(3) 생물반응조 ~ 이차 침전지 관로

계획시간 최대오수량 + 계획 최대 반송 슬러지량
미생물 플록의 파괴를 방지하기 위해 완만한 유속과 충분한 단면적 확보 필수

(4) 이차 침전지 ~ 토구(방류구) 관로

계획시간 최대오수량 기준 (우천 시 간이 처리수가 합류될 경우 이를 가산)

(5) 슬러지 처리 계통 관로

계획 1일 최대슬러지량 또는 인발 펌프의 최대 토출량 기준

[4] 본론 3: 수리 설계 시 기술사적 고려사항 및 제언

유량 조정조(Equalization Tank) 연계: 유량 조정조가 설치된 경우 하류 시설은 조정된 ‘균등 유량’을 기준으로 설계하여 시설 콤팩트화 도모
최소/최대 유속 준수: 관로 내 평균 유속은 0.6~1.0m/s를 표준으로 하여 침전 방지와 손실 수두 저감 도모
복선화 및 계열화: 주요 연결 관로는 점검 및 사고 시를 대비하여 2계열 이상으로 분할하거나 바이패스(By-pass) 수로 확보
수리 계산의 정밀화: 관로 손실 수두뿐만 아니라 유입 위어(Weir), 게이트 등 부속 시설의 국부 손실을 포함한 수리 종단면도(Hydraulic Profile) 작성

[5] 결론: 데이터 기반의 유연한 하수도 시스템 구축

계획하수량 적용은 하수처리장의 수리적 혈류를 설계하는 과정임

상하수도기술사는 고정된 설계 기준을 넘어 실시간 유입 패턴(Big Data)을 반영한 ‘동적 설계’를 검토해야 함

향후 ICT 기반의 지능형 유량 제어 시스템을 도입하여 강우 시나리오별 최적 유량 배분(Smart Flow Control)을 실현하고 기후 변화에 강한 탄력적인 하수도 인프라를 완성해야 함

고득점 포인트 상하수도기술사 답안

전문성을 보여주는 상하수도기술사만의 차별화 포인트임

1 수치 데이터 명시: 연결관로 평균 유속(0.6~1.0m/s), 우천 시 차집 배율(3Q 이상) 등 기준 수치 정확히 인용

2 물리적 기전 설명: 이차 침전지 유입 관로에서 반송 슬러지량( $Q_r$ ) 가산 이유를 생물학적 농도 유지 관점에서 서술

3 법규 및 지침 연결: 2022년 개정된 「하수도 설계기준」의 최신 유량 산정 용어 및 기준 반영

4 최신 트렌드 반영: 기후 변화에 따른 ‘RDII(강우 유입/침입수)’ 증가를 고려한 설계 여유율 확보의 당위성 강조

시험 대비 전략 상하수도기술사 기출

상하수도기술사 합격을 위한 하수도 공학 및 수리 파트 공략 전략임

공정-유량 매칭표 암기: 처리 시설(1일 최대) vs 연결 관로(시간 최대)를 구분하여 일람표 작성 후 숙달

수리 종단면도 연습: 수위 변동과 손실 수두를 나타내는 하수처리장 수리 종단 도식을 30초 내로 그리는 훈련 실시

기출 통합 학습: ‘합류식 하수도 월류수(CSOs) 대책’, ‘하수처리장 유량 조정조 설계’, ‘펌프의 상사 법칙’과 연계 학습

현장 사례 숙지: 실제 처리장에서 우천 시 유입 유량 과다로 발생하는 공정 불량 사례와 기술적 해결 방안 정리

요약 정리 (Summary)

처리 시설: 주로 계획 1일 최대오수량 기준 (침사지는 시간 최대/우천 시 기준)
연결 관로: 주로 계획시간 최대오수량 기준 (수리적 안정성 확보 목적)
특수 구간: 생물반응조 후단 관로는 반송 슬러지량( $Q_r$ )을 반드시 가산하여 관경 결정
설계 기준: 관 내 유속 0.6~1.0m/s 확보, 수밀성 구조 및 복수 계열화 권장
기술사 의견: 스마트 유량 모니터링 및 RDII를 반영한 기후 탄력적 설계 기준 강화 강조

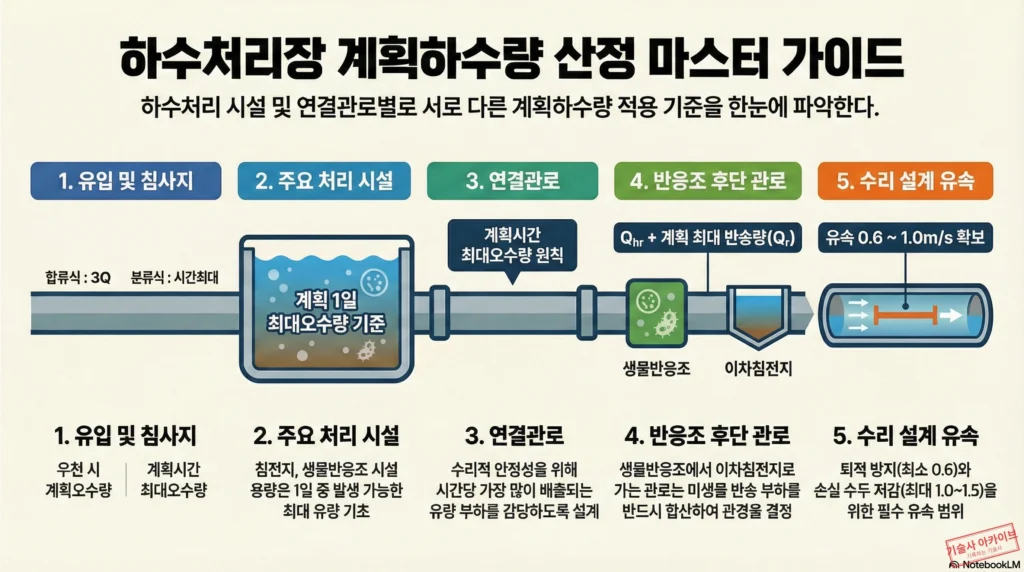

하수처리장 계획하수량 산정 가이드 인포그래픽 — <그림. 하수처리장 계획하수량 산정 가이드>
