[소방기술사 138회 1교시 3번] 이산화탄소 소화설비의 물질환산계수(Material Conversion Factors)

소방기술사 문제 분석

본 문제는 가스계 소화설비 중 이산화탄소 설비의 설계 농도 및 약제량 산출 시 적용되는 물질환산계수의 정의와 적용 방법을 묻고 있음

소방기술사 기출 문제 중 약제량 계산의 정확성을 평가하는 단골 주제이며, NFPA 12 기준과 국내 화재안전기술기준(NFTC 106)의 연계성을 이해하는 것이 중요함

단순 수식 암기를 넘어, 가연물마다 다른 소화 농도를 어떻게 설계에 반영하는지 논리적으로 기술해야 고득점이 가능함

소방기술사 핵심 개념 정리

1. 물질환산계수의 정의

이산화탄소 소화설비에서 설계농도가 기본 농도인 34%를 초과하는 물질에 대하여, 산출된 기본 약제량에 곱해주는 보충 계수임

기준 가연물(유류 등)보다 소화가 어려운 물질의 특성을 반영하여 약제 방출량을 증량시키기 위한 목적임

2. 설계농도와 약제량의 상관관계

이산화탄소 농도가 높아질수록 공기 중 산소 농도는 반비례하여 감소하며, 소화 성능은 강화됨

물질환산계수는 가연성 액체나 가스의 종류에 따라 달라지는 최소설계농도를 수치화한 값임

소방기술사 답안 작성 구조 (서론-본론-결론)

서론: 물질환산계수의 도입 배경

이산화탄소 소화설비는 질식 및 냉각 효과를 이용하며, 대상 가연물의 화학적 성상에 따라 필요한 질식 농도가 상이함

국내외 기준은 일반적인 유류 화재를 기준으로 기본 소화약제량을 정하고 있으나, 특정 물질은 더 높은 농도를 요구함

이러한 농도 차이를 설계에 간편하게 반영하기 위해 도입된 개념이 물질환산계수임

본론: 물질환산계수의 산출 및 적용

1. 물질환산계수 ( $KB$ ) 산출 공식

일반적으로 NFPA 12에서 제시하는 농도 관계식에 따라 다음과 같이 정의됨

KB = \frac{34}{100 - C} \times \frac{C}{22.1}

2. 국내 화재안전기술기준(NFTC 106) 적용 방법

적용 대상: 설계농도가 34% 이상인 방호대상물
산출식: 소화약제량 = $V \times K_1 \times KB$
- $V$ : 방호구역의 체적 ( $m^3$ )
- $K_1$ : 체적당 기본 소화약제량 ( $kg/m^3$ )
- $KB$ : 물질환산계수

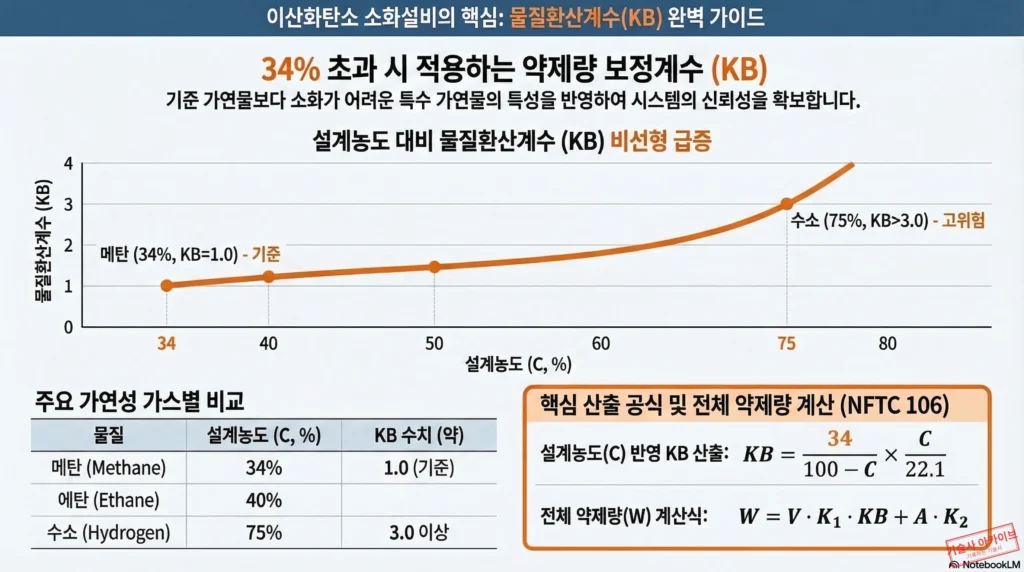

3. 주요 물질별 설계농도 및 환산계수 예시

메탄 (Methane): 설계농도 34%, $KB = 1.0$ (기준)
에탄 (Ethane): 설계농도 40%, $KB = 1.2$
수소 (Hydrogen): 설계농도 75%, $KB = 3.0$ 이상

(물질별 설계농도가 높아질수록 $KB$ 값은 기하급수적으로 증가하는 특성을 보임)

결론: 설계 시 유의사항 및 기술적 시사점

물질환산계수의 정확한 적용은 시스템의 소화 실패를 방지하는 가장 기본적인 설계 절차임

소방기술사는 현장의 가연물 종류를 명확히 파악하여 MSDS 등을 근거로 한 최적의 설계농도를 결정해야 함

특히 수소나 아세틸렌과 같이 고농도가 필요한 물질은 약제 저장 용기 수량이 대폭 증가하므로 경제성과 안전성을 동시에 고려한 수계 소화설비 등과의 비교 검토가 필요함

소방기술사 고득점 포인트

설계농도 증가에 따라 약제량이 선형적으로 증가하지 않고 비선형적으로 급증하는 이유(산소 지수와의 관계)를 그래프로 설명함

소방기술사 시험 대비 전략

주요 가연성 가스 5~6종에 대한 설계농도와 그에 따른 물질환산계수 수치를 표로 정리하여 암기함

계산 문제로 출제될 경우를 대비하여 특정 설계농도가 주어졌을 때 $KB$ 를 산출하는 계산 절차를 숙달함

이산화탄소 소화설비 외에 할로겐화합물 및 불활성기체 소화설비에서의 설계농도 결정 방식과 차이점을 비교 학습함

소방기술사 답안지 작성 시 수식의 기호 정의를 빠뜨리지 않도록 주의하여 답안의 정확도를 높임

요약 정리

물질환산계수는 설계농도 34% 초과 물질의 약제량 보정을 위한 계수임
대상 물질의 최소설계농도를 기반으로 약제 방출량을 결정함
수소 등 고위험 가스는 환산계수가 커져 약제량이 대폭 증량됨
소방기술사는 가연물 특성에 맞는 $KB$ 적용으로 질식 소화 성능을 보장해야 함
