[소방기술사 138회 3교시 4번] 제연설비의 플러그홀링(Plugholing) 현상 분석 및 대책

소방기술사 문제 분석

본 문제는 거실제연설비 설계 및 성능 평가 시 제연 효율을 저해하는 대표적인 물리적 장애 현상인 플러그홀링의 매커니즘을 묻고 있음

소방기술사 기출 문제 중 제연공학의 핵심 이론이며, 특히 NFPA 92 기준에 명시된 정량적 산정식을 활용하여 시스템의 설계 한계를 설정하는 능력을 평가함

단순 정의를 넘어 발생 원인과 인명 안전에 미치는 영향, 그리고 공학적인 방지 대책을 논리적으로 기술해야 고득점이 가능함

소방기술사 답안 작성 시 수식의 각 변수가 갖는 물리적 의미와 국내외 기준의 차이점을 곁들이는 것이 차별화 포인트임

---

소방기술사 핵심 개념 정리

1. 플러그홀링 (Plugholing)

제연 배출구 하부의 연기층이 충분히 형성되지 않았거나 배출 속도가 임계치를 초과할 때, 연기층을 뚫고 하부의 청결층 공기가 유입되어 함께 배출되는 현상임

2. 제연 효율 저하

플러그홀링이 발생하면 실제 배출되는 기체 중 연기의 비율이 낮아져 연기층 하강 속도가 빨라지고 피난 환경이 악화됨

---

소방기술사 답안 작성 구조 (서론-본론-결론)

서론: 제연 성능 확보와 플러그홀링의 관계

제연설비의 목적은 화재 시 발생하는 연기를 신속히 배출하여 재실자의 피난을 위한 청결층(Smoke Free Layer)을 유지하는 것임

그러나 배출구의 설계가 부적절할 경우 공학적으로 계산된 배출량만큼의 연기가 나가지 못하는 상황이 발생함

소방기술사는 플러그홀링 현상을 사전에 예측하고 배출구의 수와 위치를 최적화하여 시스템의 신뢰성을 보장해야 함

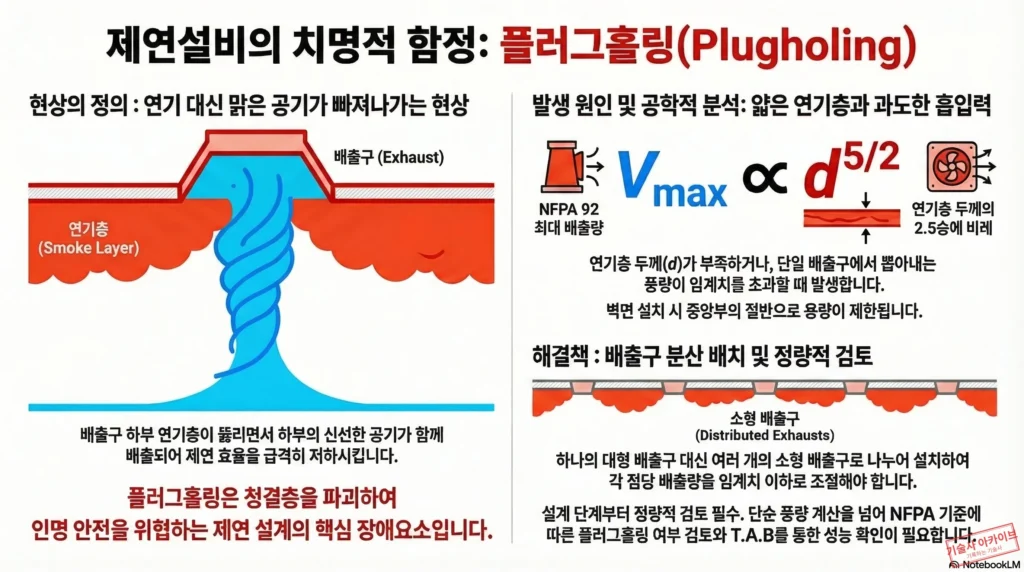

본론 1: 플러그홀링(Plugholing)의 정의 및 발생 원인

1. 개념적 정의

• 배출구의 강한 흡입력으로 인해 연기층과 청결층 사이의 경계가 무너지는 현상

• 배출되는 공기 중 상당 부분이 화재 연기가 아닌 실내의 신선한 공기로 채워지는 현상

2. 주요 발생 원인

• 연기층의 두께 부족: 천장 하부에 형성된 연기층의 깊이($d$)가 너무 얇을 경우 발생함

• 과도한 배출 풍량: 단일 배출구에서 뽑아내는 풍량이 해당 연기층 온도와 두께에서 허용하는 임계치를 초과할 때 발생함

• 배출구 위치 부적합: 배출구가 벽체나 모서리에 너무 가깝게 설치되어 공기 인입이 불균형할 때 촉진됨

• 연기층 온도 차이: 주위 온도와 연기층 온도의 차이가 작을수록 부력이 약해져 플러그홀링에 취약해짐

본론 2: NFPA 92에 따른 최대체적배연량($V_{max}$) 산정식

NFPA 92는 플러그홀링 없이 배출할 수 있는 단일 배기구의 최대 용량을 다음과 같이 규정함

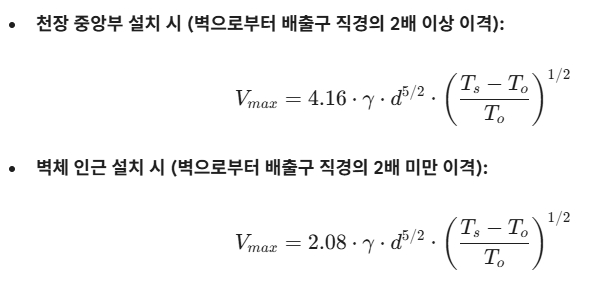

1. 배출구 위치에 따른 산정식

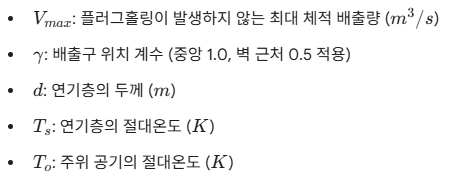

2. 변수 정의

3. 식의 물리적 해석

• 배출량 한도는 연기층 두께(d)의 2.5승에 비례하여 급격히 변함

• 연기층과 외기의 온도 차가 클수록 부력이 강해져 더 많은 양을 배출할 수 있음

본론 3: 플러그홀링(Plugholing) 방지 대책

1. 배출구의 분산 배치 (Multiple Inlets)

• 필요한 총 배출량을 하나의 대형 배출구가 아닌 여러 개의 소형 배출구로 나누어 분산 설치함

• 각 배출구당 배출량을 Vmax 이하로 설계하여 전체적인 제연 효율을 높임

2. 연기층 두께(d) 확보

• 제연 경계벽(Smoke Barrier)의 하단 높이를 적절히 조절하여 천장 하부에 충분한 깊이의 연기 저장 공간을 마련함

3. 배출 속도 및 형상 조절

• 배출구의 전면 풍속을 일정 수준(통상 10m/s 내외) 이하로 제한함

• 흡입구의 가로-세로 비율(Aspect Ratio)을 적절히 유지하여 균일한 흡입 흐름을 유도함

4. 유입구와의 이격거리 준수

• 공기 유입구(Supply Air)와 배출구(Exhaust) 간의 거리를 충분히 띄워 단락 흐름(Short Circuit)을 방지함

결론: 소방기술사 관점의 설계 및 시운전 시사점

국내 화재안전기술기준(NFTC 501)은 배출구 간 거리를 규정하고 있으나, 플러그홀링에 대한 정량적 검토는 NFPA 기준을 준용하는 추세임

소방기술사는 설계 단계에서 ASET-RSET 분석 시 플러그홀링에 따른 제연 효율 저하를 반드시 변수로 반영해야 함

완공 후 T.A.B(Testing, Adjusting, Balancing) 수행 시 풍량 측정뿐만 아니라 가시적인 연동 시험을 통해 실제 연기 배출 여부를 확인하는 전문성이 요구됨

---

소방기술사 고득점 포인트

산정식에서 위치 계수가 1.0에서 0.5로 줄어드는 이유(벽면의 저항 및 공기 유입 경로 제한)를 설명하여 공학적 깊이를 보여줌

소방기술사 기출 유형상 플러그홀링과 유사한 ‘스트로홀링’ 현상과의 차이점을 짧게 언급함

배출구 설계 시 ‘Froude Number’ 개념을 도입하여 관성력과 부력의 평형 관계를 기술하면 전문성이 돋보임

답안지에 연기층 두께(d)와 최대 배출량(Vmax)의 상관관계 그래프를 그려 시각적 완성도를 높임

---

소방기술사 시험 대비 전략

NFPA 92의 Vmax 공식을 중앙부와 벽면부로 나누어 정확히 암기함 (2.5승 지수에 유의)

연기 발생량 산정 모델(Zukoski, Thomas 등)과 연계하여 실제 필요한 배출구 개수를 산출하는 연습을 병행함

소방기술사 답안지 작성 시 배출구 분산 배치의 평면도를 간략히 그려 대책의 실효성을 강조함

최근 강화된 물류창고 제연설비 기준과 관련하여 대공간에서의 플러그홀링 대책을 정리함

---

요약 정리

• 플러그홀링은 연기층을 뚫고 맑은 공기가 빨려 나가는 현상으로 제연 성능을 마비시킴

• 원인: 얇은 연기층, 과도한 흡인력, 부력 부족 등

• NFPA 92 공식: Vmax는 연기층 두께의 2.5승 및 온도차의 평방근에 비례함

• 대책: 배출구 다점 분산 배치, 충분한 연기층 두께 확보, 적정 흡입 유속 유지
