[수질관리기술사 138회 2교시 5번] 막결합형 생물학적처리법(MBR)의 원리 및 운영 관리

문제 분석

수질관리기술사 시험에서 막여과 기술은 수자원 재이용과 고도처리의 핵심 공정으로 매회 출제되는 비중 있는 테마임

138회 2교시 5번 문제는 ‘막결합형 생물학적처리법(MBR, Membrane Bio-Reactor)’의 정의부터 종류, 구성, 그리고 실무에서 가장 큰 난제인 막폐색 방지 방안까지 종합적인 이해를 묻고 있음

이 공법은 기존 활성슬러지법의 2차 침전지를 분리막으로 대체하여 처리수질을 극대화하고 부지 면적을 최소화하는 특징이 있음

수질관리기술사 기출 분석 결과, MBR은 공정의 효율성뿐만 아니라 유지관리(세정, 오염 제어) 측면의 공학적 대책을 논리적으로 서술하는 것이 수질관리기술사 답안 고득점의 핵심임

핵심 개념 정리

수질관리기술사 합격을 위해 반드시 정립해야 할 MBR의 핵심 요약임

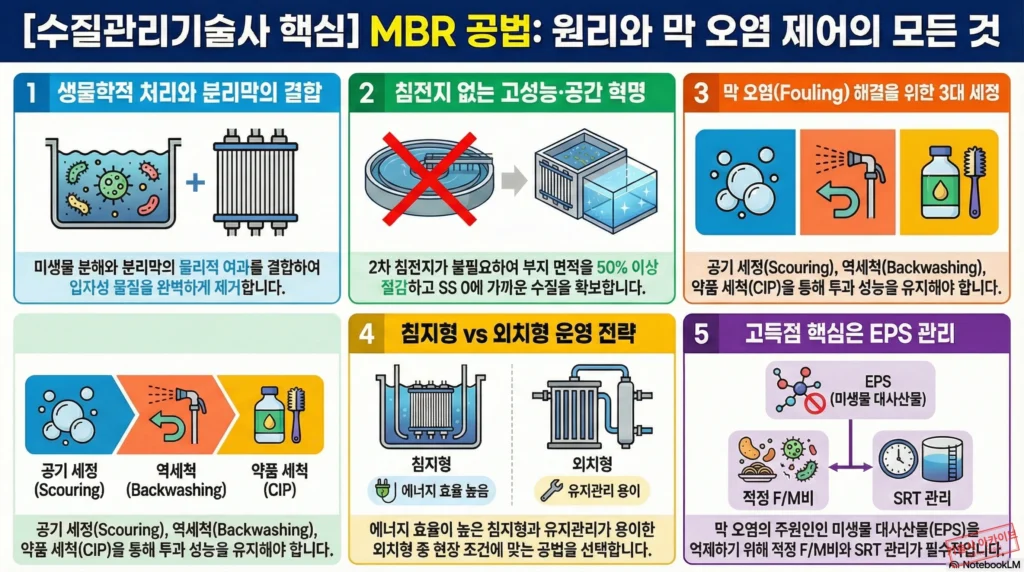

정의: 생물반응조(Activated Sludge)와 분리막(Membrane Filtration)을 결합하여 고액분리를 수행하는 수처리 공정
기본 원리: 미생물에 의한 유기물 분해와 분리막의 물리적 저지 작용(Size Exclusion)을 동시에 활용하여 입자성 물질 및 대장균 등을 완벽히 제거함
주요 지표: 투과 플럭스(Flux), 막간차압(TMP), 임계 플럭스(Critical Flux)

답안 작성 구조 (서론-본론-결론)

1. 서론: MBR 공법 도입 배경 및 필요성

방류수 수질 기준 강화 및 수자원 재이용(공업용수, 조경용수 등) 수요 증가에 따른 고도처리 필요성 증대
기존 침전 방식의 고질적 문제인 슬러지 팽화(Bulking) 및 Pin Floc 유출 우려를 원천적으로 해결 가능한 대안임

2. 본론: MBR의 기술적 특성 및 운영 전략

(1) MBR 공법의 개요 및 원리 (수질관리기술사 기출 핵심)
- 개요: 활성슬러지 공정의 최종 침전지 대신 정밀여과(MF) 또는 한외여과(UF) 막을 설치한 시스템임
- 원리:
  1. 생물학적 반응: 고농도 MLSS( $8,000\sim15,000\,mg/L$ ) 유입으로 유기물 처리 효율 극대화
  2. 물리적 분리: 침전성 대신 막의 공경을 이용해 슬러지와 처리수를 강제 분리하여 SS 0에 가까운 수질 확보
(2) MBR 공법의 종류
1. 침지형 (Immersed/Submerged): 막 모듈을 반응조 내부에 직접 설치하여 흡입 압력으로 여과하는 방식 (에너지 효율 우수, 국내 주류)
2. 외치형 (External/Side-stream): 외부 순환 펌프를 이용해 막 장치로 압송하여 여과하는 방식 (유지관리 용이, 높은 전력 소모)
(3) MBR 공법의 공정구성 (수질관리기술사 답안 고득점 인자)
1. 전처리 시설: 막 손상 방지를 위한 미세 스크린( $0.5\sim1.0\,mm$ ) 및 유량 조정조
2. 생물 반응조: 유기물 산화, 질산화/탈질이 일어나는 폭기 및 비폭기 조건 형성
3. 막 모듈 세트: 카세트 형태의 분리막 장치와 산기 장치(Air Scouring)
4. 여과/역세 펌프: 투과수 인출 및 막 세정을 위한 가변 제어 시스템
(4) MBR 공법의 장단점
- 장점:
  - 우수한 처리 수질 (SS 0, 소독 효과 병행)
  - 소요 부지 면적 대폭 감소 (2차 침전지 불필요)
  - 긴 SRT 유지로 질산화 효율 향상 및 슬러지 발생량 감소
- 단점:
  - 초기 시설비 및 막 교체비 발생
  - 송풍기 가동 및 막 세정에 따른 전력비 상승
  - 막 오염(Fouling)에 따른 정기적인 화학 세척 필수
(5) 막폐색(Fouling) 방지 방안
1. 수리학적 대책: 임계 플럭스(Critical Flux) 이하 운전으로 급격한 TMP 상승 방지
2. 물리적 대책: 하부 산기(Air Scouring)에 의한 전단력을 이용해 막 표면 슬러지 탈리
3. 운전적 대책: 여과와 휴지(Rest)의 반복 운전 및 정기적인 공기 역세척 수행
4. 화학적 대책: NaOCl, 시트르산 등을 이용한 유지세정(Maintenance Cleaning) 및 CIP(Clean-In-Place) 실시
5. 생물학적 대책: 과도한 EPS(Extracellular Polymeric Substance) 축적 억제를 위한 적정 F/M비 및 SRT 관리

3. 결론: 향후 발전 방향 및 제언

스마트 센서와 연계하여 막 오염도를 예측하고 세정 주기를 자동 최적화하는 AI 운영 시스템 도입 필요
저에너지 막 소재 및 중공사막 보강 기술 개발을 통해 운영비 절감과 막 수명 연장 실현

고득점 포인트

수질관리기술사 기출 답안에서 차별화를 확보하기 위한 기술적 제언임

EPS와 막 오염 상관관계: 미생물 대사산물인 EPS가 막 폐색의 주원인임을 명시하고, 이를 제어하기 위한 환경 조건(수온, 부하량) 관리의 중요성 강조
Hybrid System 언급: 최근 강화된 T-P 기준 준수를 위해 MBR 전단에 응집제를 투입하는 ‘막결합형 화학적 응집 공정’ 사례 제시
에너지 자립화 연계: MBR의 높은 에너지 소모를 보완하기 위해 하수열 회수 및 풍력/태양광 연계 등 탄소중립 하수처리장 구축 방향 제시

시험 대비 전략

수질관리기술사 자격 취득을 위한 효과적인 학습 가이드임

유형별 계통도 암기: 침지형과 외치형의 흐름도를 직접 그리고 각 펌프와 밸브의 역할을 설명할 것
세정 방법의 정밀 정리: 역세척(Backwashing), 산기(Scouring), 화학 세척(CIP)의 차이점과 주기를 수치화하여 정리
최신 기술 업데이트: 세라믹막 MBR이나 혐기성 MBR(AnMBR) 등 최신 연구 트렌드 파악
반복 연습: 2교시 서술형 문제는 25분 내에 핵심 공정 도식과 장단점을 표로 깔끔하게 구성하는 훈련이 합격의 지름길임

요약 정리

MBR은 생물학적 처리와 막분리를 결합한 고효율 수처리 공법임
분리막의 물리적 여과를 통해 침전지 없이도 매우 맑은 처리수 확보가 가능함
침지형은 에너지 효율이 좋고 외치형은 관리가 용이한 특징이 있음
막 오염(Fouling) 방지를 위해 임계 플럭스 준수와 공기 세정, 주기적 화학 세척이 필수적임
부지 절감과 수질 안정성이 뛰어나 노후 처리장 고도화 및 재이용 사업에 핵심 기술로 활용됨
