소방기술사 문제 분석
본 문제는 건축물의 방화구획 무결성을 유지하기 위한 핵심 구성 요소인 방화댐퍼의 최신 법규 및 기술 기준을 묻고 있음
최근 방화댐퍼는 단순한 퓨즈 타입에서 연기 감지기 연동 방식으로 강화되었으며, ‘품질인정제도’가 도입됨에 따라 성능 기준이 비약적으로 상향됨
소방기술사 기출 문제 중 건축방화 파트의 핵심 사항이며, 피난방화규칙과 국토교통부 고시 내용을 체계적으로 비교 정리하는 것이 중요함
소방기술사 핵심 개념 정리
1. 방화댐퍼 (Fire Damper)의 정의
화재 시 풍도(덕트)를 통해 화염과 연기가 인접 구획으로 확산되는 것을 방지하기 위해 풍도 내부에 설치하는 자동 폐쇄 장치임
2. 폐쇄 방식의 변화
기존의 온도 감지형(퓨즈식)은 연기 확산 차단에 한계가 있어, 현재는 연기 감지기 또는 온도 감지기와 연동하여 작동하는 모터 구동 방식이 표준임
소방기술사 답안 작성 구조 (서론-본론-결론)
서론: 방화댐퍼의 방화구획 내 역할
건축물의 방화구획은 화재 확산을 막는 최후의 보루이나, 덕트 관통부는 물리적 취약점이 됨
방화댐퍼는 관통부의 내화 성능을 풍도 내부에서도 연속성 있게 유지해주는 역할을 수행함
최근 법령 개정으로 방화댐퍼의 성능과 품질 관리가 강화되어 기술사적 검토가 필수적인 시점임
본론: 방화댐퍼 관련 법적 기준 상세
1. 건축물의 피난·방화구조 등의 기준에 관한 규칙 (제14조)
-
설치 대상: 방화구획을 관통하는 풍도의 관통부 또는 그 인근
-
작동 구조: 화재 발생 시 연기 또는 불꽃을 감지하여 자동으로 닫히는 구조일 것
-
설치 위치: 외벽 시설물로부터 일정한 이격거리를 유지하거나 방화구획 벽체에 견고히 고정
-
기타: 주방 등 유기용제를 사용하는 곳은 기름 찌꺼기 등에 의해 기능이 저해되지 않는 구조여야 함
2. 건축자재 등 품질인정 및 관리기준 (국토교통부 고시)
-
내화 성능: KS F 2822(방화댐퍼의 방화 성능 시험방법)에 따라 시험한 결과, 비차열 1시간 이상의 성능을 확보해야 함
-
차연 성능: 20Pa의 압력 차에서 공기 누설량이 $5m^3/(m^2·min)$ 이하일 것 (연기 확산 방지 목적)
-
품질인정제도: 제조공장의 품질 관리 상태 확인 및 무작위 샘플링 시험을 통해 국토교통부 장관이 지정한 **품질인정기관(건설기술연구원 등)**으로부터 인정을 받아야 함
-
유지관리: 인정받은 내용과 동일하게 시공되어야 하며, 댐퍼의 작동 상태를 수시로 점검할 수 있는 점검구를 설치해야 함
결론: 소방기술사 관점의 설계 및 감리 시사점
방화댐퍼는 소방설비(제연설비)와 건축방화 설비의 경계에 있어 업무 범위가 중첩되므로 통합적인 인터페이스 검토가 필요함
감리 시 현장에 반입된 제품이 인정번호가 부여된 합격품인지, 시험 성적서 상의 규격과 일치하는지 철저히 확인해야 함
특히 연기 감지기 연동형의 경우 제어반에서의 복구 및 작동 확인 기능이 원활한지 시운전 단계에서 반드시 점검해야 함
소방기술사 고득점 포인트
단순 퓨즈 타입이 지닌 연기 차단 지연 문제를 지적하며 감지기 연동형의 우수성을 기술함
소방기술사 기출 유형에 맞춰 **제연설비 방화댐퍼(중온도용)**와 일반 환기용 방화댐퍼의 차이점을 짧게 언급함
품질인정기준 상의 ‘구성 성분 및 세부 기재 사항’이 변경될 경우 재인정을 받아야 한다는 절차적 엄격함을 강조함
댐퍼 날개(Blade)와 케이싱(Casing) 사이의 열팽창 및 변형을 고려한 내화 시험의 중요성을 설명함
소방기술사 시험 대비 전략
피난방화규칙 제14조의 조문을 키워드 중심으로 암기하여 법규 문제에 대비함
품질인정기준 고시의 핵심 수치(비차열 1시간, 누설량 등)를 정확히 명기하는 연습을 함
소방기술사 답안지 작성 시 댐퍼의 단면도와 감지기 연동 계통도를 간략히 그려 시각적 효과를 높임
건축물 방화구획 관통부의 ‘방화채움구조’와 방화댐퍼의 시공상 연결 부위 기밀 처리에 대해 통합 학습함

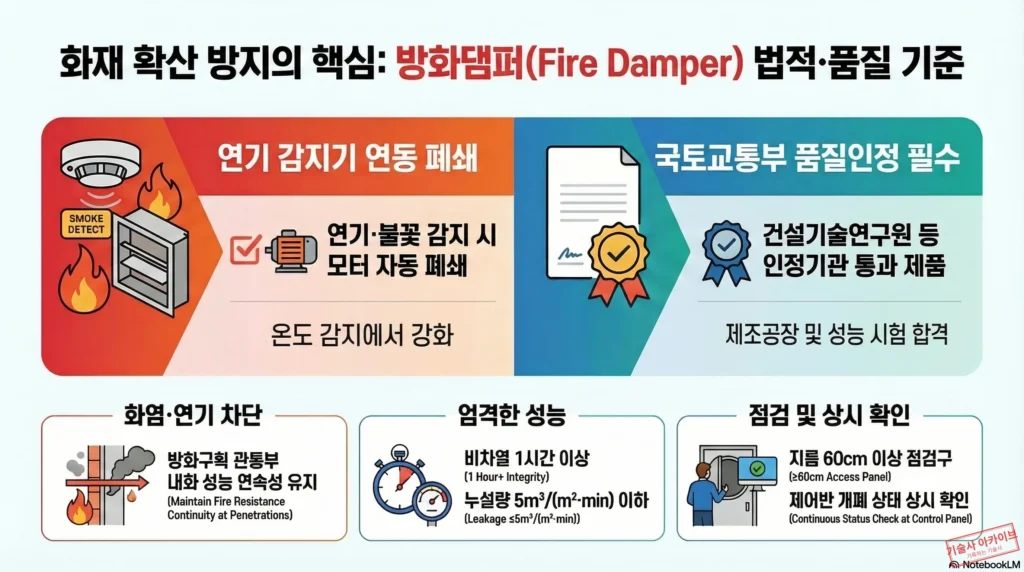

요약 정리
-
방화댐퍼는 연기·불꽃 감지 시 자동 폐쇄되어야 함 (피난방화규칙)
-
비차열 1시간 이상, 특정 차연 성능 만족 필수 (품질인정기준)
-
건설기술연구원 등 인정기관의 품질 인정을 받은 제품만 사용 가능
-
소방기술사는 설계 및 감리 시 인정 규격 준수 여부를 엄격히 관리해야 함
